Balance energético
Esta página muestra el desarrollo de la producción de energía y del consumo de energía para una intervalo de tiempo seleccionado. y permite varios análisis de producción, consumo y autoconsumo, así como del uso de la batería.
Un diagrama de dos partes representa cómo se ha distribuido el suministro eléctrico entre los equipos consumidores de su sistema y cómo se ha utilizado la energía fotovoltaica que usted ha producido:
La mitad superior del diagrama muestra el consumo total de su sistema en el periodo seleccionado.
Se desglosa con precisión de qué fuentes se suministra energía a su sistema (planta fotovoltaica, inversor de batería o red pública).La mitad inferior del diagrama representa la cantidad de energía eléctrica fotovoltaica que se ha producido en cada momento y cómo se ha utilizado (consumo directo, carga de un inversor de batería o inyección a la red pública).
La datos de esta página solo se muestran completamente si se ha conectado tanto un contador de inyección fotovoltaica como un medidor de consumo de corriente de la red.
Los demás datos de generación fotovoltaica que se necesitan se obtienen directamente de los inversores de SMA conectados, o bien pueden recopilarse a través de un contador de generación fotovoltaica adicional si la planta está equipada con Sunny Home Manager. Al utilizar un sistema de baterías con acoplamiento DC (p. ej. Sunny Boy Smart Energy), los datos de producción de energía fotovoltaica deben obtenerse siempre directamente del equipo, pues de lo contrario no es posible distinguir entre el consumo directo y la carga o descarga de la batería.
Mediante Pestañas puede seleccionar el periodo que debe representarse en la pantalla (actual/día/mes/año/total). En el diagrama, puede seleccionar una sección de tiempo diferente haciendo clic en el diagrama con el ratón y moviendo el ratón a la derecha o a la izquierda mientras mantiene pulsado el botón izquierdo del ratón o moviendo la sección de tiempo con las teclas de flecha bajo el diagrama. Con el símbolo de lupa situado en la parte superior derecha, podrá volver a reducir la vista si se aumenta un área de visualización.

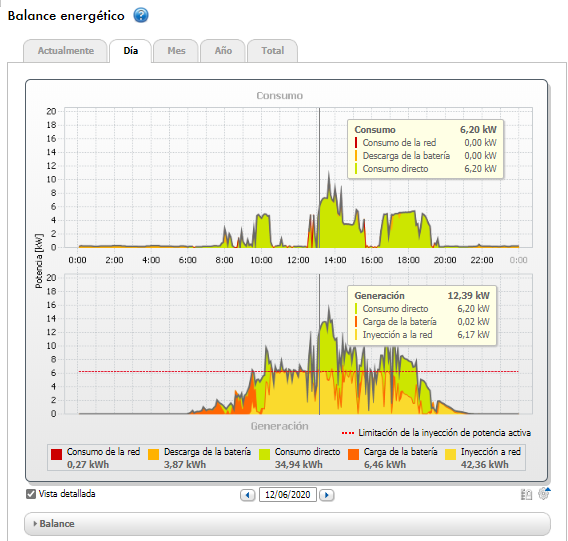

Balance energético de un día concreto (ejemplo)
Lectura de los datos
- Si mueve el cursor del ratón sobre el diagrama, se mostrará una línea vertical con la que podrá accionar un momento concreto en el eje temporal. Para el momento seleccionado se muestran los valores de potencia y/o energía del diagrama.
- Si en la leyenda se desplaza con el ratón sobre uno de los términos mostrados, se le mostrará una explicación sobre este término.
- Si solo desea visualizar datos seleccionados, debe hacer clic con el ratón sobre uno o varios términos de la leyenda para ocultarlos o volver a mostrarlos.
Consumo de energía y producción de energía
Denominación | Explicación |
|---|---|
Consumo | Potencia que su vivienda ha tomado de su planta fotovoltaica (consumo directo o autoalimentación en las plantas fotovoltaicas sin batería), de la red pública (consumo de la red) y, en su caso, de la batería (descarga de la batería) en el periodo seleccionado. |
Toma de red | Energía que su vivienda tomó de la red pública en el periodo seleccionado. |
Autoalimentación | La energía utilizada en el sistema que no procede de la red pública, sino de energía producida localmente. Está compuesta por energía fotovoltaica utilizada directamente (consumo directo) y por energía fotovoltaica almacenada (descarga de la batería). La cuota de autoalimentación describe qué parte de la energía que necesita el sistema procede de la energía generada localmente. |
Energía | Energía de su planta fotovoltaica que abasteció a su vivienda en el periodo seleccionado. En plantas fotovoltaicas con batería, la energía proviene, de preferencia, directamente de la planta fotovoltaica (consumo directo). Si la potencia generada por la planta fotovoltaica no es suficiente, la potencia que falta se obtiene por descarga de la batería. |
Autoconsumo | Energía fotovoltaica que se utiliza localmente y no se inyecta a la red pública. Está compuesta por energía fotovoltaica utilizada directamente (consumo directo) y por energía fotovoltaica almacenada (carga de la batería). La cuota de autoconsumo describe qué parte de la energía fotovoltaica generada localmente se emplea in situ. |
Inyección a red | Energía que su planta ha inyectado a la red pública en el periodo seleccionado. |
Cuota autárquica | Relación entre la autoalimentación y el consumo en el periodo seleccionado |
Indicación solo en plantas con batería: | |
Consumo directo | Potencia que su vivienda ha tomado directamente de su planta fotovoltaica y ha consumido en el periodo seleccionado sin almacenarla temporalmente en la batería. |
Cuota de consumo directo | Relación entre el consumo directo y la potencia fotovoltaica. |
Carga de la batería | Energía que su planta ha cargado en la batería en el periodo seleccionado. |
Descarga de la batería | Energía que su vivienda ha tomado de la batería en el periodo seleccionado. |
En las pestañas Actual y Día la curva envolvente gris muestra el consumo (consumo de la red y autoalimentación) y la producción (consumo directo e inyección a red) para el periodo seleccionado o el día seleccionado. En las pestañas Mes, Año y Total la curva envolvente gris muestra la producción (consumo directo e inyección a red) para el periodo seleccionado. La curva envolvente solo es visible si los datos no están completos o no pueden calcularse completamente o si los componentes de la producción sobre la leyenda debajo del diagrama están ocultos.
La leyenda debajo del diagrama explica los colores empleados en el diagrama y muestra los valores totales más importantes correspondientes al periodo representado.
En Balance se muestran los valores calculados para la cuota autárquica y la cuota de autoconsumo, que reflejan la forma de su propio suministro de energía, así como otros valores totales para el periodo representado.
Representación de la limitación de la inyección de potencia activa
La línea discontinua roja indica la cantidad máxima de potencia activa que puede inyectarse a la red pública.
La línea roja discontinua solo aparece en la pestaña Día del diagrama “Generación” y siempre y cuando haya activado la limitación de la inyección de potencia activa para su planta fotovoltaica en el Sunny Home Manager.
Si ha limitado la inyección de potencia activa al 0%, la línea roja coincide exactamente con el eje X del diagrama. Limitar la inyección de potencia activa al 0 % solo es posible en inversores que admiten el procedimiento de emergencia (con esta función, en caso de que se interrumpa la comunicación entre el Sunny Home Manager y el inversor, la potencia de salida de este último cae a 0 vatios). Para obtener más información, consulte las instrucciones del inversor en www.SMA-Solar.com.
Representación con batería
Si su planta fotovoltaica está equipada con una batería, puede elegir entre la vista sencilla sin datos de la batería y la detallada con datos de la batería. Para poder visualizar los datos de la batería en el diagrama y en el área Balance, debe activar o desactivar la casilla Vista detallada.
Representación del límite de referencia del bloqueo de carga máxima
La línea azul discontinua indica la cantidad máxima de potencia activa que puede tomarse de la red pública.
La línea azul discontinua solo se muestra en la pestaña Día del diagrama “Generación”.
