Desconexión de las conexiones del inversor
Para poner el inversor fuera de servicio definitivamente una vez agotada su vida útil, siga el procedimiento descrito en este capítulo.
Procedimiento:
- Desconecte el inversor de la tensión y asegúrelo contra la reconexión accidentalDesconexión del inversor de la tensión.
- Espere 30 minutos a que la carcasa se enfríe.
- Abra el compartimento para cables ( > Apertura del compartimento para cables).
- Abra la cubierta de protección.

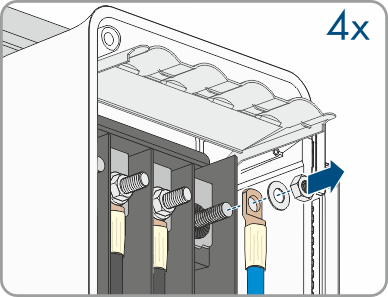

- Afloje los conductores L1, L2, L3 y N con los terminales de anillo de las roscas de la zona superior utilizando un trinquete.
- Afloje el conductor de protección con terminal de anillo utilizando un trinquete.
- Cierre la tapa de protección del compartimento para cables.
- Lleve la palanca de limitación a su posición original y cierre la cubierta del compartimento para cables.
- Apriete los dos tornillos de la cubierta del compartimento para cables (TX30, par de apriete: de 4,2 Nm a 4,5 Nm).
- Desenrosque la tuerca de unión de los racores atornillados para el cable de comunicación.
- Retire la cubierta de la zona de conexión de comunicaciones.

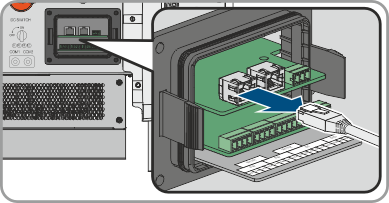

- Extraiga todos los cables de conexión del subgrupo de comunicación.
- Retire el cable de conexión del racor atornillado para cables.
- Apriete a mano la tuerca de unión del racor atornillado para cables en la cubierta.
- Vuelva a colocar la cubierta de la zona de conexión de comunicación en el inversor.

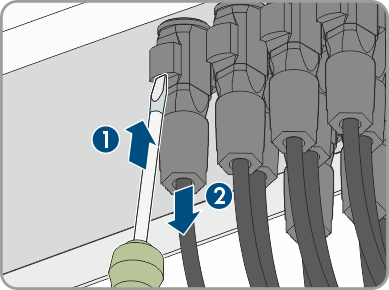

- Retire el conector de CC de las entradas.
- Conecte los selladores en las entradas de CC.
ATENCIÓN
Peligro de quemaduras por contacto con las partes calientes de la carcasa
Para más información...:
