Conexión del cable de red
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
- Asegúrese de que todos los equipos de la misma red estén integrados en la protección contra sobretensión existente.
- En caso de instalar los cables de red a la intemperie, en el paso de los cables de red del producto desde el exterior a la red en el edificio asegúrese de que haya una protección contra sobretensión adecuada.
Material adicional necesario (no incluido en el contenido de la entrega):
Cable de red
En caso necesario: conector de enchufe RJ45 ajustable in situ
Procedimiento:
- Si utiliza un cable de red que puede confeccionar el propio usuario, prepare el conector de enchufe RJ45 y conéctelo al cable de red (consulte la documentación del conector de enchufe).
- Retire la cubierta de la zona de conexión de comunicaciones.
- Desenrosque la tuerca de unión de uno de los dos racores atornillados para el cable de comunicación.

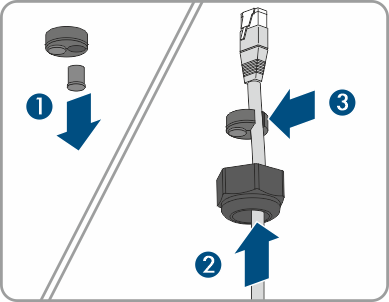

- Introduzca la tuerca de unión a través del cable de red.
- Saque el manguito protector de dos orificios del racor atornillado para cables. Según sea necesario, utilice el manguito protector para diámetros de cable de 4,5 mm a 6 mm o de 6 mm a 8 mm del contenido de la entrega.
- Saque el sellador de una abertura de la carcasa del manguito protector de dos orificios e inserte el cable de red. Asegúrese de que el cable de red tenga unos 15 cm de longitud dentro de la cubierta para no dañar el conector de enchufe al retirar la cubierta.
- Presione el manguito protector de dos orificios con el cable para introducirlo en el racor atornillado para cables e introduzca el cable de red de la conexión RJ45 en la parte inferior del compartimento para cables. Al hacerlo, asegúrese de que la boquilla de paso libre del manguito protector de dos orificios esté cerrada con un sellador.

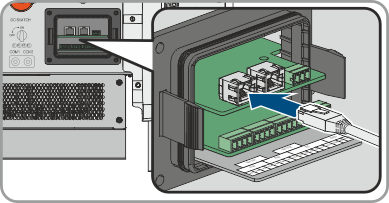

- Inserte el conector RJ45 del cable en uno de los conectores de red hembra del subgrupo de comunicación.
- Asegúrese de que el conector RJ45 esté firmemente asentado y que no haya tensión en el cable.
- Vuelva a colocar la cubierta de la zona de conexión de comunicación en el inversor.
- Apriete a mano la tuerca de unión del racor atornillado para cables en la cubierta. Con ello se fija el cable de red.
- Si el inversor está montado a la intemperie, instale una protección contra sobretensión para todos los componentes de la red.
- Para integrar el inversor en una red local, conecte a la red local el otro extremo del cable de red (por ejemplo, a través de un rúter).
