Control de equipos consumidores mediante el relé multifunción o carga de baterías en función de la potencia
El relé multifunción puede controlar equipos consumidores o cargar baterías en función de la potencia. Para ello debe conectar al relé multifunción un contactor (K1), que sirve para activar y desactivar la corriente de servicio del equipo consumidor. Si desea cargar baterías en función de la potencia disponible, el contactor sirve para activar y desactivar la carga de las baterías.

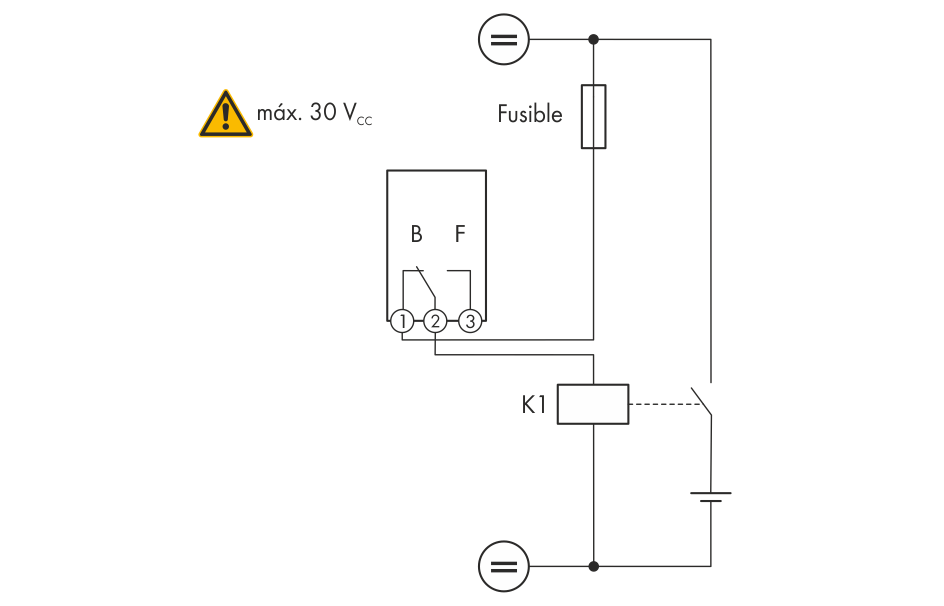

Esquema de conexión para controlar un equipo consumidor o para cargar las baterías en función de la potencia
