Conexión de la toma a tierra de protección externa
Especialista
Para una protección contra corrientes de contacto en caso de fallo del conductor de protección en la conexión del cable de CA se requiere una toma a tierra adicional del inversor.
Para la toma a tierra (por ejemplo, con el uso de una varilla de puesta a tierra), el inversor cuenta con una conexión a tierra con 2 puntos de conexión.
Los puntos de conexión se indican con el símbolo siguiente:
El tornillo necesario (M8) y la arandela se incluyen en el contenido de la entrega del inversor (premontados).
Material adicional necesario (no incluido en el contenido de la entrega):
1 manguera encogible en caliente
Procedimiento:
- Pele el cable de puesta a tierra.
- Tire de la manguera encogible en caliente sobre el cable de puesta a tierra. La manguera encogible en caliente debe encontrarse por debajo de la zona pelada del cable .

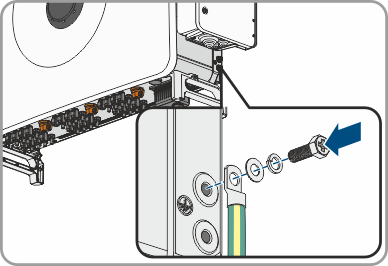

- Apriete el cable de puesta a tierra al terminal de puesta a tierra con una arandela y un tornillo (M8, par de apriete: 7 Nm a 9 Nm) utilizando un destornillador.
