Conexión de los módulos fotovoltaicos

Especialista

PELIGRO

Peligro de muerte por descarga eléctrica por contacto con cables de CC conductores de tensión

Cuando recibe luz, los módulos fotovoltaicos producen una alta tensión de CC que se acopla a los cables de CC. Tocar los cables de CC conductoras de tensión puede causar la muerte o lesiones mortales por descarga eléctrica.

  1. No toque piezas o cables conductores de tensión descubiertos.
  2. Antes de cualquier trabajo, desconecte el punto de conexión de la tensión y asegure el producto contra cualquier reconexión accidental.
  3. No desconecte el conector de enchufe de CC bajo carga.
  4. Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.

ADVERTENCIA

Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión

Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede causar la muerte o lesiones mortales por descarga eléctrica.

  1. Utilice únicamente equipos de medición cuyos rangos de medición estén diseñados para las tensiones máximas de CA y CC del inversor.

PRECAUCIÓN

Daños irreparables en el inversor a causa de la sobretensión

Si la tensión en vacío de los módulos fotovoltaicos sobrepasa la tensión de entrada máxima del inversor, la sobretensión podría dañarlo irreparablemente.

  1. Si la tensión en vacío de los módulos fotovoltaicos supera la tensión de entrada máxima del inversor, no conecte a este ningún string y revise el dimensionado de la planta fotovoltaica.

PRECAUCIÓN

Daños en el producto provocados por arena, polvo y humedad en caso de que las entradas de CC no estén cerradas

El producto solo es hermético si todas las entradas de CC que no se utilizan están cerradas con conectores de enchufe de CC o con selladores. Si penetra arena, polvo y humedad, el producto podría resultar dañado y sus funciones podrían verse limitadas.

  1. No retire los selladores de cierre de las entradas de CC que no sean necesarias.

Procedimiento:

  1. Asegúrese de que el disyuntor de CA esté desconectado y asegurado contra cualquier reconexión accidental.
    2. 13728217868

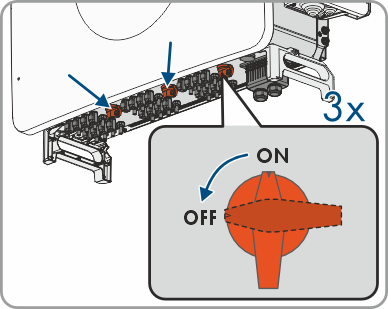

  2. Desconecte los 3 interruptores-seccionadores de potencia de CC del inversor.
  3. Mida la tensión del generador fotovoltaico. Asegúrese de que se respete la tensión de entrada máxima del inversor y de que no haya ningún fallo a tierra en el generador fotovoltaico.
  4. Compruebe si los conectores de enchufe de CC tienen la polaridad correcta. Si el conector de enchufe de CC está equipado con un cable de CC con la polaridad equivocada, es necesario volver a confeccionar el conector de enchufe de CC. El cable de CC en cuestión debe tener siempre la misma polaridad que el conector de enchufe de CC.
  5. Asegúrese de que la tensión en vacío del generador fotovoltaico no supere la tensión de entrada máxima del inversor.
    6. 13795922316

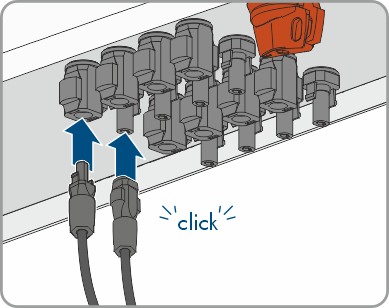

  6. Conecte los conectores de enchufe de CC preparados al inversor.
  7. Los conectores de enchufe de CC encajan de manera audible.
  8. Presione hacia abajo la abrazadera de los conectores de enchufe de CC que no se utilicen y deslice la tuerca de unión hasta la rosca.
    9. 14271093260

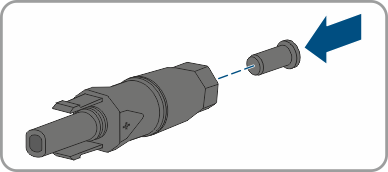

  9. Introduzca el sellador en el conector de enchufe de CC.
  10. Inserte los conectores de enchufe de CC con selladores en las entradas de CC del inversor.
  11. Los conectores de enchufe de CC encajan de manera audible.
  12. Compruebe que todos los conectores de enchufe de CC estén firmemente colocados.
