Desconexión del inversor de la tensión
Especialista
Antes de efectuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión tal y como se describe en este capítulo. Para ello, siga el orden indicado.
ADVERTENCIA
Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión
Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- Utilice únicamente equipos de medición cuyos rangos de medición estén diseñados para las tensiones máximas de CA y CC del inversor.
Procedimiento:
- Desconecte el suministro de tensión de CA y asegúrelo contra cualquier reconexión.
- Apague los 3 interruptores-seccionadores de potencia de CC del inversor y asegúrelo contra cualquier reconexión.
- Espere hasta que los LEDs estén apagados.

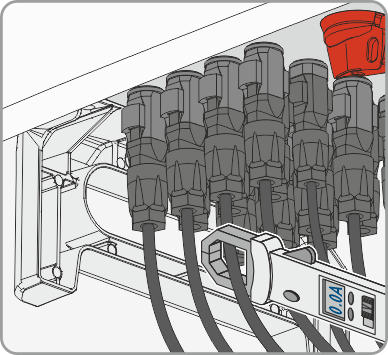

- Con una pinza amperimétrica, compruebe que no haya corriente en ninguno de los cables de CC.
- Anote la posición de los conectores de enchufe de CC.
- Al realizar trabajos en los conectores de enchufe de CC, utilice guantes y herramientas con el debido aislamiento.
- Asegúrese de que los conectores de enchufe de CC se encuentren en estado impecable y de que no haya conductores de CC o contactos de conexión CC al descubierto.
- Desbloquee y extraiga los conectores de enchufe de CC con atención, tal y como se describe a continuación.
- Desbloquee y saque el conectador de enchufe con la correspondiente herramienta de desbloqueo (para más información ver las instrucciones del fabricante).
- Asegurarse de que los conectores de enchufe CC del producto y los conectores de enchufe CC que están equipados con los conductores CC se encuentren en estado impecable y que no haya cables de CC o contactos de conexión CC al descubierto.

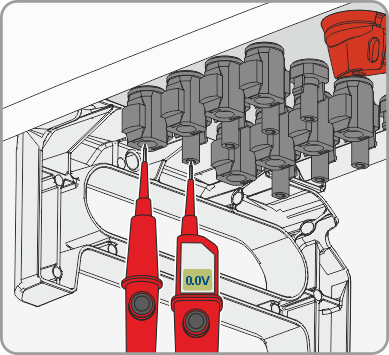

- Con un detector de tensión adecuado, asegúrese de que no haya tensión en las entradas de CC del inversor.
- Espere 5 minutos antes de continuar.
- Compruebe con un detector de tensión adecuado que no haya tensión en la conexión de CA entre L1 y L2, L2 y L3, L1 y L3 y L1 y el conductor de protección, L2 y el conductor de protección, L3 y el conductor de protección y entre L1 y N, L2 y N y L3 y N. Para ello, coloque las puntas de comprobación en el terminal de anillo de los conductores.
PELIGRO
Peligro de muerte por descarga eléctrica en caso de tocar conductores de CC o contactos de conexión de CC al descubierto en conectores de enchufe de CC dañados o sueltos
El desbloqueo o la extracción incorrecta de los conectores de enchufe de CC puede ocasionar la rotura o daños en los conectores de enchufe de CC, puede hacer que se suelten de los cables de CC o que dejen de estar debidamente conectados. En consecuencia, los conductores de CC o los contactos de conexión de CC podrían quedar al descubierto. Tocar los conductores de CC o los contactos de conexión de CC bajo tensión puede provocar la muerte o lesiones graves por descarga eléctrica.
PELIGRO
Peligro de muerte por altas tensiones
Incluso después de desconectar la tensión, hay altas tensiones en el producto que se deben descargar.
