Apertura del compartimento para cables
Especialista
Para algunas de las operaciones que se describen en este documento es necesario abrir el compartimento para cables.
Procedimiento:
- Desconecte el inversor de la tensión y asegúrelo contra la reconexión accidental ( > Desconexión del inversor de la tensión).

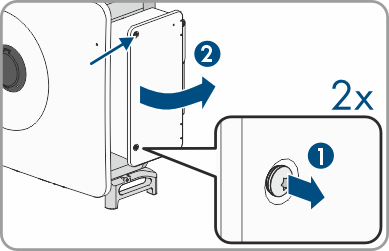

- Afloje los dos tornillos (M6x20) de la cubierta del compartimento para cables con la llave de vaso hexagonal suministrada y abra el compartimento para cables.

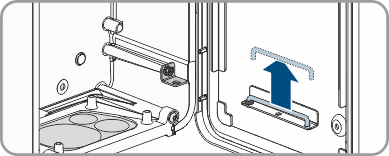

- Eleve la palanca de limitación colocada en el interior de la cubierta por el lado derecho y retírela de la rosca.

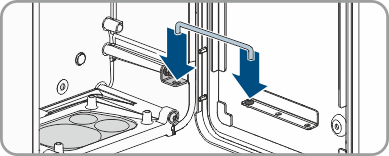

- Introduzca el extremo de la palanca de limitación en la rosca del compartimento para cables.
- La cubierta del compartimento para cables está fijada y se mantiene abierta.
