Montaje del producto en carriles DIN

Especialista

ATENCIÓN

Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.

Monte y desmonte siempre el producto entre dos personas.
Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Transporte el producto con ayuda de asas de transporte o aparejo elevador. Tenga en cuenta el peso del producto.
Utilice siempre para el transporte con asas todas las asas de transporte suministradas.
No utilice las asas de transporte para fijar el aparejo elevador (p.ej. cintas, cuerdas, cadenas). Para fijar el aparejo elevador se deben enroscar armellas en la rosca prevista en la parte superior del producto.

Procedimiento:

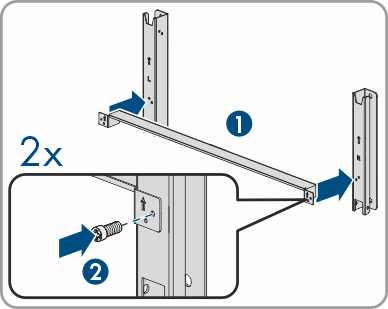

Coloque el soporte de montaje atornillando las piezas de sujeción con los tornillos cilíndricos (M4x10) a los extremos de la barra de conexión (PH2, par de apriete: 1,5 Nm).

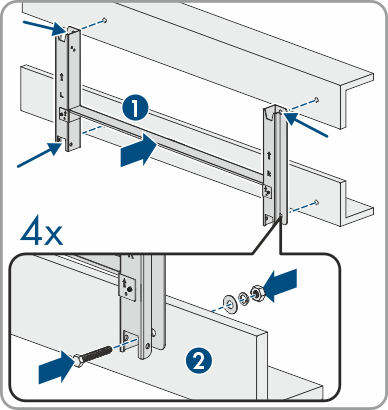

Alinee el soporte de montaje con la ayuda de un nivel de burbuja y marque las posiciones de perforación en los carriles DIN.
Taladre los agujeros en los puntos marcados (Ø 12 mm).

Fije el soporte de montaje con 4 tornillos hexagonales (M10x45) a los carriles DIN (ancho 16, par de apriete: 35 Nm). Utilice en cada caso una arandela, una arandela elástica y una tuerca hexagonal.

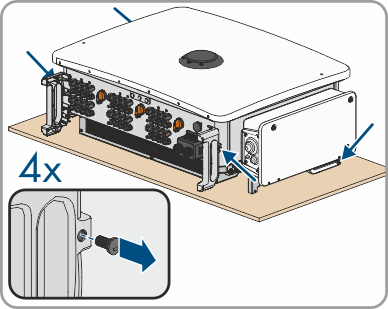

Retire los tornillos de sellado de los lados del inversor con un destornillador plano (4 mm).

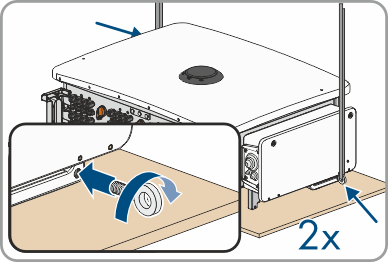

Si tiene previsto colgar el inversor en el soporte de montaje con la ayuda de un aparejo elevador, enrosque las armellas en los 2 agujeros roscados superiores del lado derecho e izquierdo del inversor y fije en ellas el aparejo elevador. El aparejo elevador debe ser adecuada para el peso del inversor.

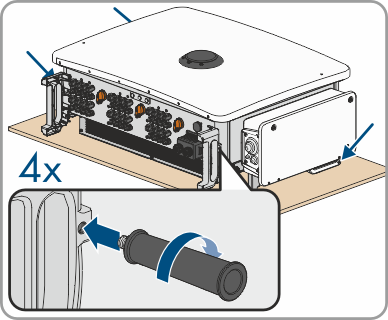

Si el inversor va a colgarse en el soporte de montaje sin aparejo elevador, enrosque hasta el tope en los orificios roscados las asas de transporte en el lado derecho e izquierdo hasta que queden a nivel con la carcasa. Asegúrese de que las asas de transporte no se enrosquen dobladas en los orificios roscados. Si se enroscan dobladas las asas de transporte es posible que luego resulte difícil o imposible desenroscarlas y los orificios roscados pueden resultar dañados para utilizarlos en un nuevo montaje de las asas de transporte.

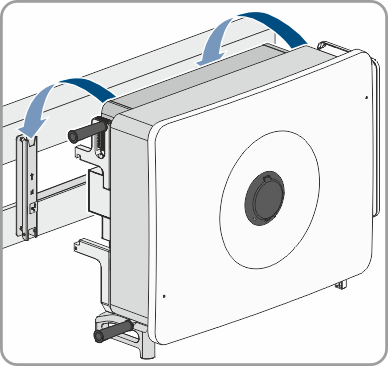

Cuelgue el inversor en el soporte de montaje.
Desenrosque las 4 asas de transporte de los orificios roscados o retire las armellas del aparejo elevador y vuelva a apretar los tornillos de sellado con un destornillador plano (4 mm, par de apriete: 2 Nm).

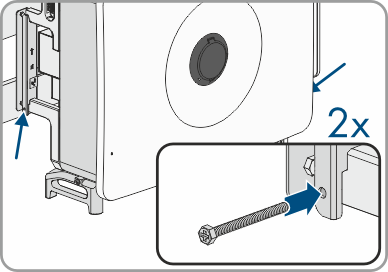

Fije el inversor con los tornillos hexagonales (M6x65) en el soporte de montaje (PH3, par de apriete: 4,5 Nm).
Si el inversor ha estado colgado en el soporte de montaje sin aparejo elevador, retire las asas de transporte de los orificios roscados del lado derecho e izquierdo.
