Conexión del inversor a la red pública

Especialista

Material necesario (no incluido en el contenido de la entrega):

  • Grasa protectora (solo para conductores de aluminio)

  • 4 mangueras encogibles en caliente

  • 4 terminales de anillo con diámetro de orificio de 12 mm (para conductores de aluminio terminales de cable bimetálicos de aluminio y cobre)

Procedimiento:

  1. Desconecte el disyuntor de CA de los 3 conductores de fase y asegúrelo contra cualquier reconexión accidental.
    2. 14058195084
  2. Asegúrese de que los 3 interruptores-seccionadores de potencia de CC estén desconectados y asegurados contra cualquier reconexión accidental.
  3. Abra el compartimento para cables ( > Apertura del compartimento para cables).
  4. Pele el cable de CA (≤ 375 mm).
    Si utiliza la placa de junta de corriente alterna opcional, pele los 4 cables.
  5. Pele los conductores L1, L2, L3, N y PE (30 mm).
    6. 13312486924

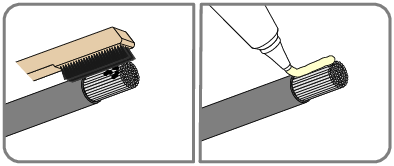

  6. Si se utilizan conductores de aluminio, retire la capa de óxido existente y aplique grasa protectora a los conductores.
    7. 13720343308

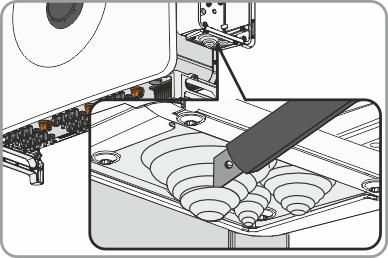

  7. Corte la placa de junta de la conexión de CA en la parte inferior del inversor en función del diámetro del cable.
    8. 13720343692

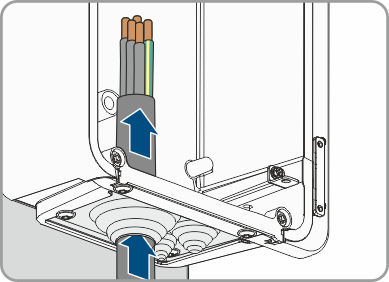

  8. Pase el cable al equipo por la placa de junta.
    9. 13720344076

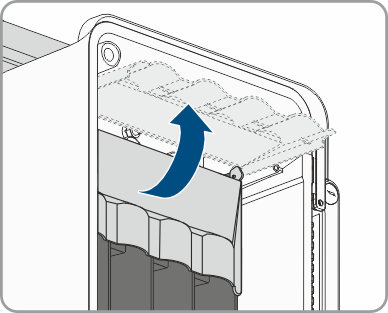

  9. Abra la cubierta de protección.
  10. Haga que cada manguera encogible en caliente pase sobre los conductores L1, L2, L3, N y PE. La manguera encogible en caliente debe encontrarse por debajo de la zona pelada del conductor.
    11. 13720344460

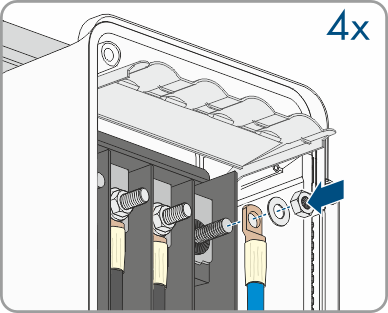

  11. Coloque los conductores con los terminales de anillo etiquetados para L1, L2, L3 y N en los pernos roscados (M12, par de apriete: 20 Nm a 30 Nm) de la zona superior, cada uno con 1 arandela y tuerca hexagonal, y apriételos con un trinquete.
    12. 13720344844

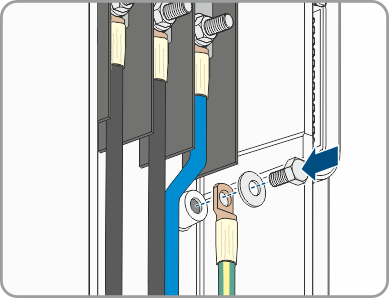

  12. Coloque el conductor de protección en el perno roscado (M8, par de apriete: 20 Nm a 30 Nm) en la zona central con 1 arandela y tuerca hexagonal y apriételo con un trinquete.
  13. Asegúrese de que el cable de CA no esté bajo tracción.
  14. Cierre la cubierta de protección del compartimento para cables.
  15. Lleve la palanca de limitación a su posición original y cierre la cubierta del compartimento para cables.
    16. 13720345228

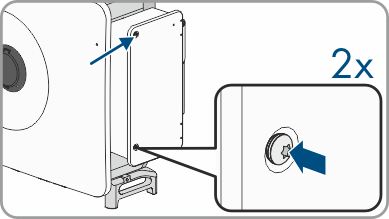

  16. Apriete los dos tornillos de la cubierta del compartimento para cables (TX30, par de apriete: de 4,2 Nm a 4,5 Nm).
