Instalar placa de junta de corriente alterna opcional

Especialista

Para la conexión del producto, se puede utilizar una placa de junta de corriente alterna opcional con 5 hilos individuales. La placa de junta de corriente alterna opcional se puede pedir como set de 8 placas de junta de CA individuales a través de la tienda virtual de SMA (www.sma-onlineshop.com) indicando el número del material 211813-00.01.

Requisitos adicionales del cable de CA:

  • Ø 14 mm2 a 32 mm2 por hilo individual

Procedimiento:

  1. Abra el compartimento para cables de CA ( > Apertura del compartimento para cables).
    2. 13866837388

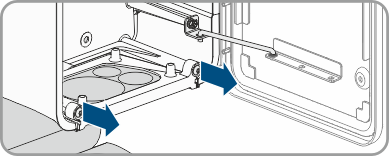

  2. Suelte los 2 tornillos (TX30) del área inferior del compartimento para cables.
    3. 13866837772

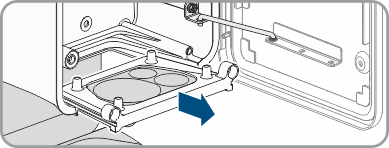

  3. Extraiga de la guía la placa de junta de CA con la caja.
    4. 13814351756

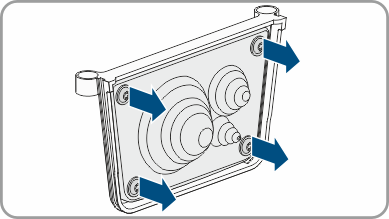

  4. Afloje los 4 tornillos de la placa de junta de corriente alterna fijada al inversor en el momento de la entrega (TX30) y retire la placa de junta de corriente alterna.
  5. Asegúrese de que el orificio de corriente alterna del equipo no esté sucio.
  6. Asegúrese de que la junta de la placa de junta de corriente alterna opcional esté limpia y en buen estado.
    7. 13814352140

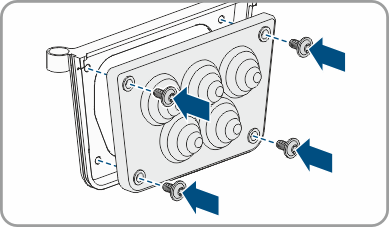

  7. Fije la placa de junta de corriente alterna opcional a la caja con los 4 tornillos suministrados (TX30, par de apriete: 4,3 Nm).
    8. 13866838156

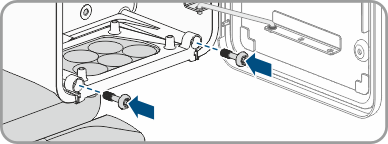

  8. Introduzca la caja en el inversor y fíjelo al compartimento de cables con los 2 tornillos (TX30, par de apriete: 4,3 Nm).

    Para más información...:

    Apertura del compartimento para cables
    Conexión eléctrica
