Conexión de la entrada digital DI: D1-D4, Vcc
Especialista
- Conecte el cable de conexión al receptor estático de telemando centralizado o al equipo de telecontrol (consulte las instrucciones del fabricante).
- Desconecte el inversor de la tensión y asegúrelo contra la reconexión accidental ( > Desconexión del inversor de la tensión).
- Retire la cubierta de la zona de conexión de comunicaciones.
- Desenrosque la tuerca de unión de uno de los dos racores atornillados para el cable de comunicación.
- Pase el cable de señal a través de la tuerca de unión.

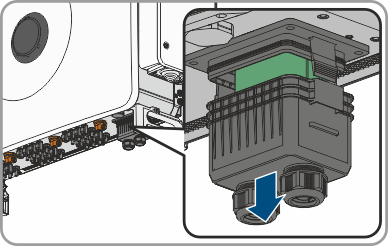

- Saque el manguito protector de dos orificios del racor atornillado para cables. Según sea necesario, utilice el manguito protector para diámetros de cable de 4,5 mm a 6 mm o de 6 mm a 8 mm del contenido de la entrega.
- Saque el sellador de una de las aberturas en la carcasa del manguito protector de dos orificios e introduzca el cable en la abertura en la carcasa.
- Pele el cable 6 mm como máximo.
- Desbloquee las entradas de conductores del conector de 6 polos suministrado aflojando el tornillo.
- Conecte los conductores del cable de conexión a los conectores de 6 polos suministrados. Inserte los conductores en las entradas de conductores y bloquéelas apretando los tornillos. Preste atención a la asignación del conector.
- Inserte el conector de 6 polos en el conector hembra DI: D1-D4, Vcc del producto. Preste atención a la asignación de patillas.
- Asegúrese de que el conector esté bien fijo.
- Asegúrese de que todos los conductores estén conectados correctamente.
- Asegúrese de que los conductores estén bien fijos en los puntos de embornaje.
- Apriete la tuerca de unión del racor atornillado para cables con la mano.
Para más información...:
