Mise hors tension de l’onduleur


Personnel qualifié

Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension comme décrit dans ce chapitre. Pour cela, respectez toujours l’ordre prescrit.

AVERTISSEMENT

Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension

Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure. Le contact avec le boîtier sous tension de l’appareil de mesure entraîne des blessures graves, voire la mort par choc électrique.

  1. Utilisez exclusivement des appareils de mesure avec une plage de tension d’entrée DC d’au moins 1000 V ou supérieure.

Procédure :

  1. Coupez le disjoncteur miniature des trois phases et sécurisez-le contre toute remise en marche involontaire.
  2. Si vous utilisez le relais multifonction, désactivez le cas échéant la tension d’alimentation de la charge.
  3. 853888524
  4. Placez l’interrupteur-sectionneur DC sur la position O.
  5. Attendez que les DEL et, le cas échéant, la charge raccordée au relais multifonction s’éteignent.
  6. Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince ampèremétrique.
  7. 933136140
  8. Desserrez les deux vis de l’interrupteur-sectionneur DC à l’aide d’une clé pour vis à six pans creux (surplat de 3).
  9. 933136524

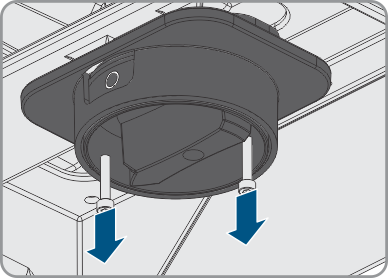

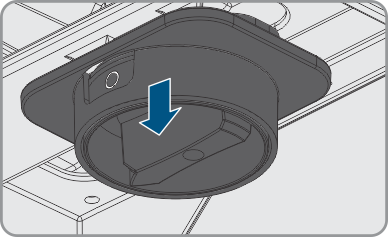

  10. Retirez l’interrupteur-sectionneur DC du dispositif vers le bas.
  11. 853888908

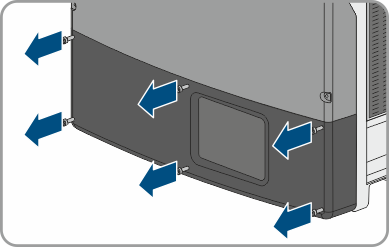

  12. Dévissez les six vis du couvercle du boîtier inférieur à l’aide d’une clé pour vis à six pans creux (surplat de 3).
  13. 853889292

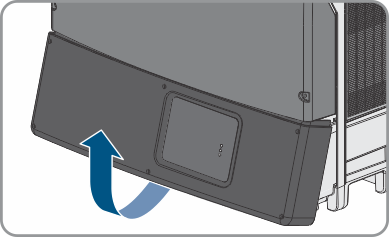

  14. Soulevez le couvercle inférieur du boîtier par le bas et retirez-le.
  15. ATTENTION

    Risque de brûlure par contact au capot de protection DC

    Au cours du fonctionnement, le capot de protection DC peut devenir brûlant.

    1. Ne touchez pas le capot de protection DC.
    853889676

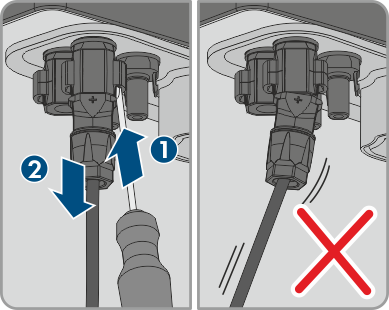

  16. Déverrouillez et retirez tous les connecteurs DC. Insérez pour cela un tournevis dans l’une des encoches latérales (largeur de lame : 3,5 mm) et ôtez les connecteurs DC en les tirant directement vers le bas. Ne tirez pas sur le câble.
  17. Vérifiez que les entrées DC de l’onduleur sont bien hors tension.
  18. 853890060
  19. En cas de raccordement d’un conducteur neutre, vérifiez, à l’aide d’un appareil de mesure approprié, que la plaque à bornes AC est bien hors tension entre L1 et N, L2 et N, et L3 et N. Pour ce faire, insérez la pointe de contrôle de l’appareil de mesure dans l’ouverture ronde de la borne.
  20. À l’aide d’un appareil de mesure approprié, vérifiez que la plaque à bornes AC est bien hors tension entre L1 et PE, L2 et PE, et L3 et PE. Pour ce faire, insérez la pointe de contrôle dans l’ouverture ronde de la borne.
  21. Assurez-vous de l’absence de tension entre toutes les bornes du relais multifonction et la borne PE de la plaque à bornes AC.
  22. DANGER

    Danger de mort dû à de hautes tensions dans l’onduleur

    Les condensateurs dans l’onduleur se déchargent en 20 minutes.

    1. Attendez 20 minutes avant d’ouvrir le couvercle supérieur du boîtier.
    2. N’ouvrez pas le capot de protection DC.
  23. PRUDENCE

    Endommagement de l’onduleur par une décharge électrostatique

    En touchant les composants électroniques, vous pouvez endommager, voire détruire l’onduleur par décharge électrostatique.

    1. Reliez-vous à la terre avant de toucher un composant.
