Remplacement des parafoudres


Personnel qualifié

Si plus d’un parafoudre est défectueux, SMA Solar Technology AG recommande de remplacer tous les parafoudres.

Procédure :

  1. DANGER

    Danger de mort par choc électrique

    1. Mettez l’onduleur hors tension et ouvrez le couvercle inférieur du boîtier Mise hors tension de l’onduleur).
    2. Attendez 20 minutes avant de démonter le capot de protection DC.
    1614562828
  2. Desserrez les vis du capot de protection DC à l’aide d’une clé pour vis à six pans creux (surplat de 3) et retirez le capot en le soulevant par en dessous.
  3. 1614563212

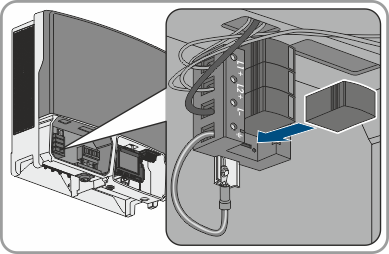

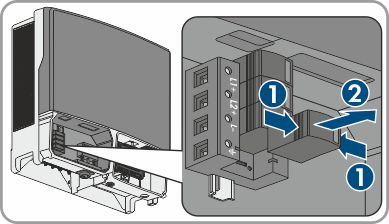

  4. Retirez tous les parafoudres de leurs ports. Pour cela, serrez les parties moletées côté gauche et droit du parafoudre.
  5. 1614563596

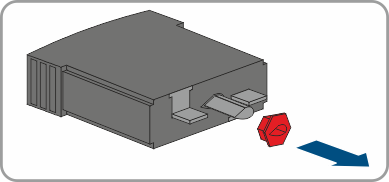

  6. Retirez de tous les parafoudres l’embout de protection rouge du contact mâle central qui se trouve sur le côté inférieur du parafoudre.
  7. 1614563980
  8. Enfichez les nouveaux parafoudres sur les ports prévus à cet effet jusqu’à ce qu’ils s’enclenchent dans les taquets latéraux. Ce faisant, les fenêtres de visualisation des parafoudres doivent pointer vers la droite.
  9. Assurez-vous que tout parafoudre est bien enfoncé dans son port.
  10. 1614564364

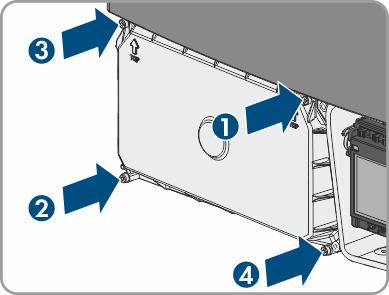

  11. Serrez les quatre vis du capot de protection DC à l’aide d’une clé pour vis à six pans creux (surplat de 3) en respectant l’ordre des étapes 1 à 4 (couple de serrage : 3 Nm ± 0,3 Nm).
