Mise en service de l’onduleur


Personnel qualifié

Conditions préalables :

  • L’onduleur doit être correctement monté.
  • Le disjoncteur miniature doit être correctement dimensionné et installé.
  • Tous les câbles doivent être correctement branchés.
  • Les entrées DC inutilisées doivent être obturées par les connecteurs DC et les bouchons d’étanchéité correspondants.
  • Le jeu de données régionales doit être paramétré conformément au pays d’installation ou à l’usage auquel est destiné l’onduleur.
  • Les ouvertures de boîtier non utilisé doivent être obturées hermétiquement. Les plots de remplissage montés en usine peuvent être utilisés à cet effet.

Procédure :

  1. Assurez-vous que le câble AC est posé de sorte à ne pas être endommagé par la cloison de séparation du couvercle inférieur du boîtier.
  2. 866885772
  3. Insérez le couvercle inférieur du boîtier par le haut et rabattez-le. Les vis doivent dépasser du couvercle inférieur du boîtier.
  4. 866886156
  5. Serrez les six vis à l’aide d’une clé pour vis à six pans creux (surplat de 3) en respectant l’ordre des étapes 1 à 6 (couple de serrage : 2,0 Nm ± 0,3 Nm). En respectant la séquence d’actions, vous évitez que le couvercle du boîtier soit monté de manière asymétrique et que le boîtier présente des défauts d’étanchéité. CONSEIL : Si les vis passent à travers le couvercle inférieur du boîtier, insérez la vis longue dans le trou de vis central situé en bas et insérez les cinq vis courtes dans les trous de vis restants.
  6. 932752908

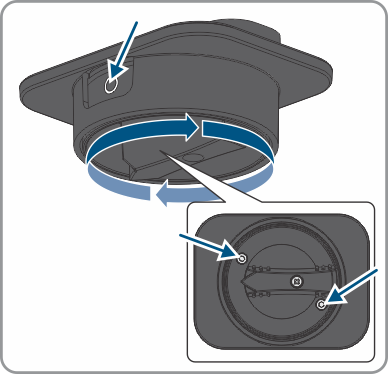

  7. Positionnez l’interrupteur-sectionneur DC sur la position O de telle façon que les deux vis soient visibles pour le montage.
  8. Enfichez pour ce faire fermement l’interrupteur-sectionneur DC dans le dispositif prévu à l’onduleur. Pour ce faire, l’interrupteur-sectionneur DC doit encore être sur la position O et orienté de sorte que les vis soient placés sur le filetage.
  9. 932753292

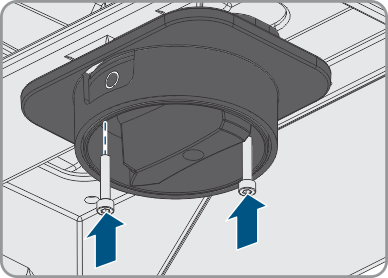

  10. Serrez les deux vis à l’aide d’une clé pour vis à six pans creux (surplat de 3) (couple de serrage : 2 Nm ± 0,2 Nm).
  11. 853650572

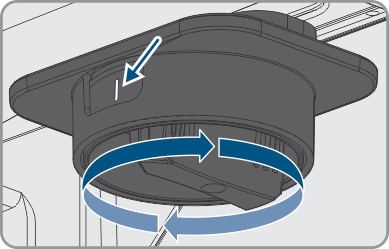

  12. Placez l’interrupteur-sectionneur DC sur la position I.
  13. Activez le disjoncteur miniature des trois phases.
  14. Les trois DEL s’allument et la phase de démarrage commence. La phase de démarrage peut durer quelques minutes.
  15. La DEL verte est allumée. Le mode d’injection commence.
  16. Si la DEL verte clignote toujours, cela veut dire que les conditions de démarrage du mode d’injection ne sont pas encore remplies. Dès que les conditions pour le mode d’injection sont remplies, l’onduleur commence l’injection et la DEL verte s’allume durablement ou clignote en fonction de la puissance disponible.
  17. Si la DEL rouge est allumée, cela signifie qu’un événement est survenu. Recherchez la nature de l’événement et prenez les mesures nécessaires.
