Contenu de la livraison
Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, contactez votre revendeur.
Il est possible qu’il y a d’autres éléments du contenu de livraison qui ne sont pas nécessaire pour l’installation de cet onduleur.

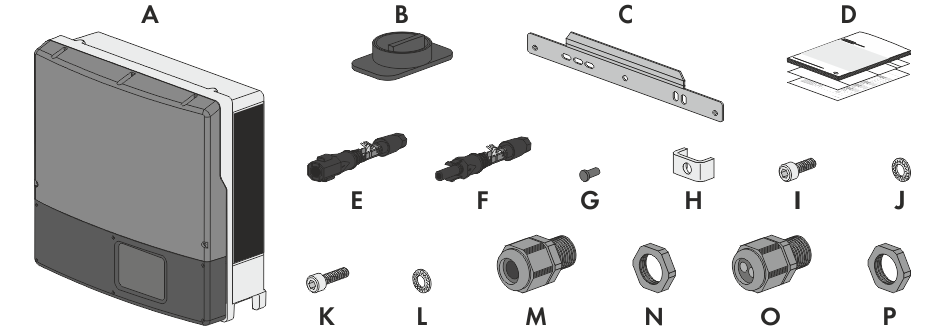

Éléments du contenu de livraison
Position | Quantité | Désignation |
|---|---|---|
A | 1 | Onduleur |
B | 1 | Interrupteur-sectionneur DC |
C | 1 | Support mural |
D | 1 | Notice résumée, supplément avec les réglages par défaut, instructions d’installation des connecteurs DC |
E | 6 | Connecteur DC négatif |
F | 6 | Connecteur DC positif |
G | 12 | Bouchon d’étanchéité |
H | 1 | Serre-câble |
I | 1 | Vis à tête cylindrique M6x16 |
K | 1 | Rondelle autobloquante M6 |
L | 2 | Vis à tête cylindrique M5x20* |
M | 2 | Rondelle autobloquante M5* |
P | 1 | Presse-étoupe AC |
Q | 1 | Contre-écrou |
* Pièce de rechange pour le couvercle du boîtier
