Wechselrichter spannungsfrei schalten
Fachkraft
Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten.
WARNUNG
Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung
Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
- Nur Messgeräte einsetzen, deren Messbereiche auf die maximale AC- und DC-Spannung des Wechselrichters ausgelegt sind.
ACHTUNG
Beschädigung des Wechselrichters durch Schalthandlungen am Transformator
Wenn im Wechselrichter Spannungen anliegen, können Schalthandlungen am Transformator zu großen Schwankungen der Spannung im Wechselrichter führen. Durch große Schwankungen der Spannung können Bauteile im Wechselrichter beschädigt werden.
- Vor Schalthandlungen am Transformator den Wechselrichter freischalten.
Vorgehen:
- Den AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
- DC-Anschluss des Wechselrichters über den PV-Anschlusskasten oder den externen DC-Schalter freischalten.
- 5 Minuten warten.
- Warten, bis die LEDs erloschen sind.
- Die Schrauben des Gehäusedeckels herausdrehen (TX25) und den Gehäusedeckel abnehmen.
- Die Schrauben und den Gehäusedeckel zur Seite legen und sicher aufbewahren.
- Stromfreiheit mit Zangenamperemeter an allen DC-Kabeln feststellen. Dadurch kann ein möglicher Fehlerstrom erkannt werden.
- Spannungsfreiheit an den DC-Überspannungsschutzelementen zwischen dem Pluspol und dem Minuspol mit geeignetem Messgerät feststellen. Dazu die Prüfspitze (Durchmesser: maximal 2,5 mm) in die Mess-Stellen der DC-Überspannungsschutzelemente stecken.
- Spannungsfreiheit an den DC-Überspannungsschutzelementen zwischen dem Pluspol und Erde und dem Minuspol und Erde mit geeignetem Messgerät feststellen. Dazu eine Prüfspitze (Durchmesser: maximal 2,5 mm) in die Mess-Stellen der DC-Überspannungsschutzelemente stecken und die andere z. B. an das Gehäuse halten.

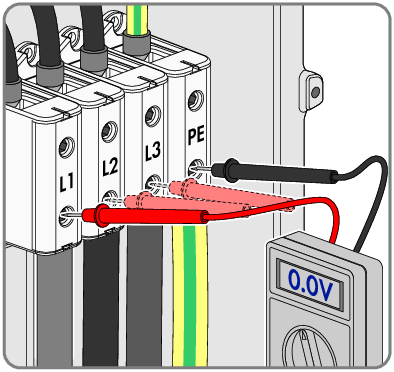

- Spannungsfreiheit an der AC-Klemmleiste zwischen L1 und PE, L2 und PE sowie L3 und PE mit geeignetem Messgerät feststellen. Dazu die Prüfspitze (Durchmesser: maximal 2,5 mm) in die Mess-Stellen der jeweiligen Klemmleiste stecken.
- Optional: Den Transformator abschalten.
