Conexión del Sunny Multigate a la red pública

Conecte el cable de CA de la red pública a la caja de bornes del Sunny Multigate, con la inscripción Grid, según este procedimiento.

Requisitos para el cableado:

  • Utilice solo cables de cobre.
  • Utilice solamente cables macizos o cordón.
  • Temperatura: +90 °C (+194 °F) hum./sec.
  • Sección del conductor: 1,5 mm² … 6 mm² (AWG 16 … AWG 10)
  • No utilice Wire Nuts®.

Requisitos:

  • Todas las instalaciones eléctricas deben realizarse conforme a todas las normativas eléctricas locales vigentes y al National Electrical Code® (NE, ANSI/NFPA 70) (consulte el National Electrical Code®, párrafo 690.8 (B)(1), párrafo 690.8 (A)(3)) o el Canadian Electrical Code® CSA C22.1.
  • Los circuitos de entrada de CC y salida de CA están aislados de la carcasa. El instalador es el responsable de la puesta a tierra del sistema de acuerdo con lo dispuesto en la sección 250 del National Electrical Code®, ANSI/NFPA 70.
  • La corriente de salida máxima del inversor debe dimensionarse según el National Electrical Code®, párrafo 690.8 (A)(3).
  • La protección frente a sobrecorriente debe dimensionarse según el National Electrical Code®, párrafo 690.9.
  • El Sunny Multigate debe estar correctamente montado en la carcasa industrial.

Procedimiento:

  1. PELIGRO

    Peligro de muerte por descarga eléctrica

    1. Asegúrese de que el disyuntor bifásico esté desconectado del Sunny Multigate y asegurado contra cualquier reconexión accidental.
  2. Conduzca el cable de CA de la red pública por una abertura de la parte de abajo de la carcasa industrial hasta el borne Grid del Sunny Multigate.
  3. Pele los tres conductores del cable de CA de la red pública 8 mm (0,31 in).

  4. PRECAUCIÓN

    Daños del Sunny Multigate por un conductor mal conectado

    Permutar el conductor de protección y L1 o L2 puede dañar el Sunny Multigate durante la puesta en marcha.

    1. Tenga en cuenta en todo caso la inscripción de los bornes del Sunny Multigate.

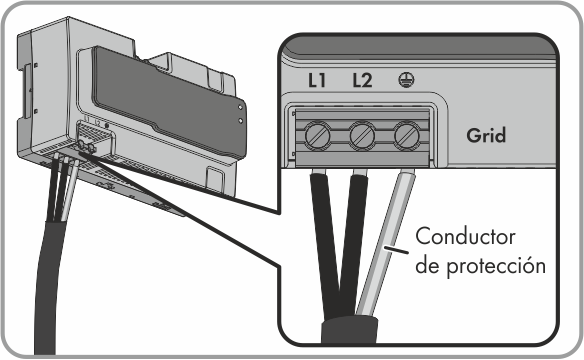

    2. Conecte todos los conductores de acuerdo con la inscripción de los bornes.
    875954572

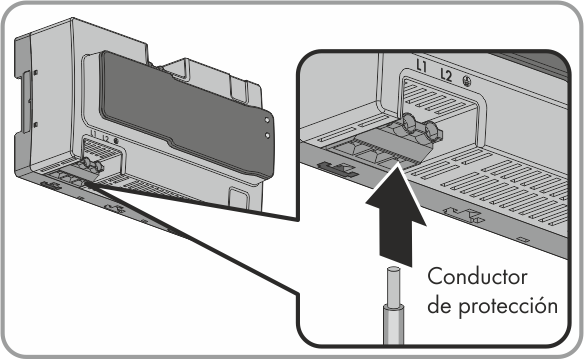

  5. Conecte el conductor de protección del cable de CA al borne de conexión del Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
    6. 875955340
  6. Conecte el conductor L1 del cable de CA al borne L1 del Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
    7. 875955724
  7. Conecte el conductor L2 del cable de CA al borne L2 del Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
  8. Apriete los tres tornillos de la caja de bornes con un destornillador plano [hoja: 3,5 mm (0,14 in), par de apriete: 0,6 Nm (5,31 in-lb)].
    9. 875956108
  9. Asegúrese de que todos los bornes estén correctamente ocupados.
  10. Asegúrese de que todos los conductores estén fijos.
  11. Conecte el conductor de protección de la red pública al borne del conductor de protección del Sunny Multigate.
