Raccordement du Sunny Multigate au réseau électrique public

Raccordez le câble AC du réseau électrique public à la plaque à bornes du Sunny Multigate portant le marquage Grid, en procédant comme suit.

Exigences en matière de câbles :

  • N’utilisez que des câbles en cuivre.
  • N’utilisez que des câbles en fil métallique plein ou en tresse.
  • Température : +90 °C (+194 °F) humide/sec
  • Section de conducteur : 1,5 mm² à 6 mm² (AWG 16 à AWG 10)
  • N’utilisez pas de Wire Nuts®.

Conditions préalables :

  • Toutes les installations électriques doivent être réalisées conformément à toutes les normes électriques en vigueur sur le site et au National Electrical Code® (NE, ANSI/NFPA 70), (voir National Electrical Code®, paragraphe 690.8 (B)(1), paragraphe 690.8 (A)(3)) ou au Canadian Electrical Code® CSA C22.1.
  • Les circuits d’entrée DC et de sortie AC sont isolés du boîtier et la mise à la terre du système, si elle est exigée dans la section 250 du National Electrical Code®, ANSI/NFPA 70, relève de la responsabilité de l’installateur.
  • Le courant de sortie maximum de l’onduleur doit être dimensionné conformément au National Electrical Code®, paragraphe 690.8 (A)(3).
  • Le dispositif de protection contre les surintensités doit être dimensionné conformément au National Electrical Code®, paragraphe 690.9.
  • Le Sunny Multigate doit être correctement monté dans le boîtier industriel.

Procédure :

  1. DANGER

    Danger de mort par choc électrique

    1. Assurez-vous que le disjoncteur miniature à deux pôles du Sunny Multigate est coupé et sécurisé contre le réenclenchement.
  2. Passez le câble AC du réseau électrique public par une ouverture de la partie inférieure du boîtier industriel à la borne Grid du Sunny Multigate.
  3. Dénudez chacun des trois conducteurs du câble AC du réseau électrique public de 8 mm (0,31 in).

  4. PRUDENCE

    Endommagement du Sunny Multigate dû à un mauvais raccordement des conducteurs

    L’inversion du conducteur de protection et de L ou N peut endommager le Sunny Multigate lors de sa mise en service.

    1. Respectez impérativement le marquage sur les bornes du Sunny Multigate.
    2. Raccordez tous les conducteurs conformément au marquage sur la borne.
    875954572

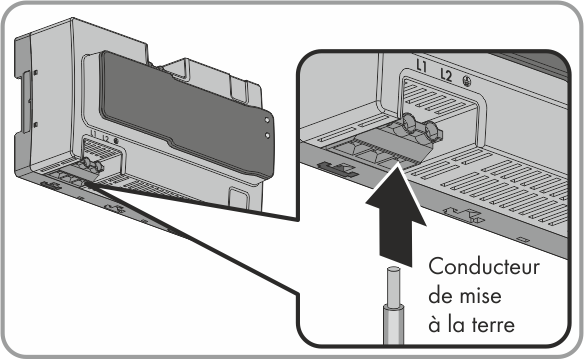

  5. Raccordez le conducteur de protection du câble AC à la borne de raccordement du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à la butée.
    6. 875955340

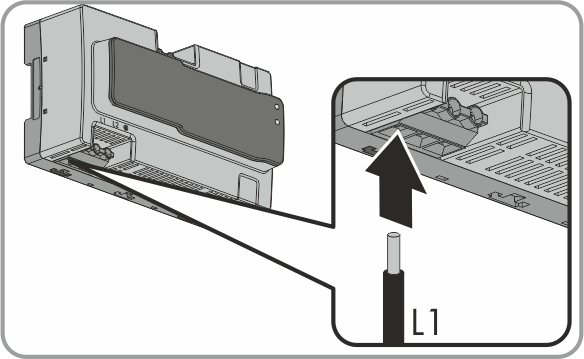

  6. Raccordez le conducteur L1 du câble AC à la borne L1 du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à la butée.
    7. 875955724

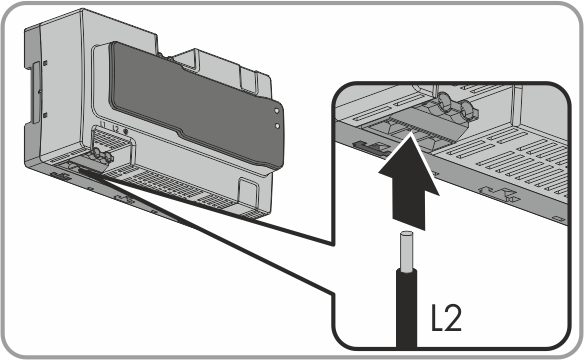

  7. Raccordez le conducteur L2 du câble AC à la borne L2 du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à la butée.
  8. Serrez les trois vis de la plaque à bornes à l’aide d’un tournevis à fente (largeur de lame : 3,5 mm (0,14 in)) avec un couple de serrage de 0,6 Nm (5,31 in-lb).
    9. 875956108

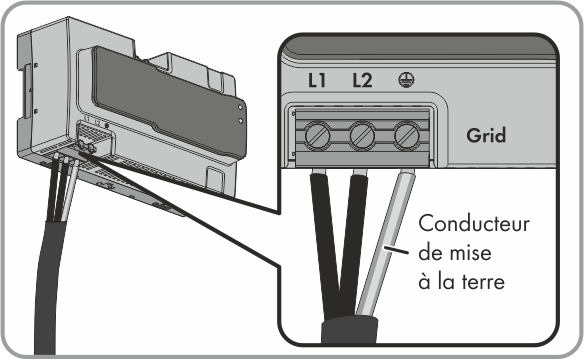

  9. Assurez-vous que toutes les bornes sont correctement affectées.
  10. Assurez-vous que tous les conducteurs sont bien serrés.
  11. Raccordez le conducteur de protection du réseau électrique public à la borne de conducteur de protection du Sunny Multigate.
