Preparación del conector de campo de CA

El conector de campo de CA suministrado se puede utilizar para diferentes fines:

  • Para la conexión del cable de CA del primer inversor con el Sunny Multigate. Esta conexión también se puede realizar con una caja de empalme.

  • Utilización de dos conectores de campo de CA para puentear distancias más largas entre dos inversores. Los cables de CA suministrados por SMA para conectar los inversores son de una longitud limitada ( > Accesorios y piezas de repuesto).

Vista general

875595916

Componentes del conector de campo de CA

Posición

Denominación

A

Cuerpo aislante

B

Carcasa

C

Junta

D

Unión roscada

Material adicional necesario (no incluido en el contenido de la entrega):

  • 3 virolas 2,5 mm² (AWG 14)
  • Cable conforme con UL6703 (PV wire)
  • Cizalla cortacables, asa aislada, 165 mm (6,5 in)
  • Cuchilla pelacables con hoja recta, TiN 8 mm … 28 mm (0,3 in … 1,1 in)
  • Pinza pelacables,10 mm² (AWG 7)
  • Tenazas para prensar virolas hasta 10 mm² (AWG 7)
  • Destornillador dinamométrico, asiento hexagonal de 1,4", 0,3 Nm … 1,2 Nm (2,7 in-lb … 10,6 in-lb)
  • Destornillador de estrella Pozidriv broca, hexagonal 1,4", 25 mm (1 in)
  • Llave dinamométrica, ajustable con escala, 2 Nm … 20 Nm (17,7 in-lb … 177 in-lb)
  • Llave tipo Crow Ring SW25
  • Herramienta postiza de cabeza cuadrada, macho cuadrado: 3/8 in, hembra cuadrada: 9 mm x 12 mm
  • Destornillador, aislado con ancho de mango 4 mm (0,16 in) y grosor de mango 0,8 mm (0,03 in)

PELIGRO

Peligro de muerte por descarga eléctrica

  1. No desconecte o conecte el conector de campo de CA bajo carga.
  2. Prepare el conector de campo de CA solo en un entorno seco.
  3. Tenga en cuenta el rango de temperatura de servicio de −40 °C … +85 °C (−40 °F … +185 °F).
  4. Tenga en cuenta y respete el National Electrical Code®, ANSI/NFPA 70.

Requisitos para el cableado:

  • Tipo de cable: cable Power and Control Tray conforme con UL6703 (PV wire, QPOR), tipo TC-ER (LAPP-Tray Cable II A 3 G AWG 14/46 BK) Para este tipo de cable no es necesaria la utilización de un conducto para cables.
  • Tipo de conductor: alambre de cobre
  • Sección del cable: 2,5 mm² (AWG 14)
  • Diámetro externo del revestimiento del cable: 8,8 mm … 9,6 mm (0,35 in … 0,38 in)
  • Sección transversal alambre: AWG 30
  • Número de cordones: 46
  • Temperatura: mínima +90 °C (+194 °F) hum./sec.
  • Este cable debe instalarse en una ubicación inaccesible o en un conducto para cables conforme con el National Electrical Code®.

Desmontaje y nueva preparación del conector de campo de CA solo en un plazo de 72 horas

  1. En total, el conector de campo de CA solamente puede desmontarse 3 veces como máximo y dentro de las primeras 72 horas siguientes del primer montaje.
  2. Pasadas las 72 horas, el conector de campo de CA no debe volver a desmontarse.
  3. El cable debe volver a acortarse antes de cada preparación.
  4. Desconecte y desmonte el conector de campo de CA únicamente como se describe en este documento ( > Desconexión del conector de campo de CA).

Procedimiento:

Para preparar y conectar el conector de campo de CA, siga estas indicaciones en el orden descrito. Los apartados a continuación muestran el procedimiento exacto.

  • Preparación del cable

  • Premontaje del conector de campo de CA

  • Montaje del cuerpo aislante

  • Final del montaje del conector de campo de CA

Preparación del cable

  1. Acorte el cable con una cizalla cortacables según la longitud deseada.

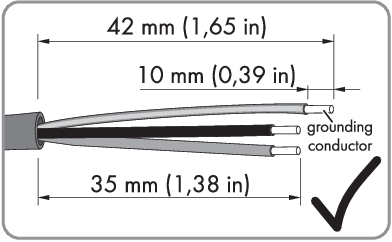

  2. Pele el cable acortado con la cuchilla pelacables 42 mm (1,65 in). Preste atención a no dañar ningún conductor.
  3. Corte 7 mm (0,28 in) de L1 y L2.
    4. 875634828
  4. Pele cada uno de los tres conductores 10 mm (0,39 in) con una pinza pelacables (tolerancia: ± 1 mm/± 0,04 in). Preste atención a no dañar ningún cordón.
  5. El cable está preparado.
  6. Deslice cada virola al máximo hasta el tope con cada conductor pelado. No toque los cordones con los dedos ni modifique el sentido de torsión de los cordones.
  7. Apriete las virolas con unas tenazas para prensar.
  8. Asegúrese de que se mantiene un engarzado de 2,4 mm (0,09 in) como máximo.

Premontaje del conector de campo de CA

  1. Introduzca la unión roscada a través del cable con las virolas. La rosca de la unión roscada debe mirar a la virola.
  2. Empuje la junta con los dedos hasta el tope en la carcasa del conector.
  3. Pase la carcasa del conector con junta a través del cable. La rosca debe mirar a la rosca de la unión roscada.

Montaje del cuerpo aislante

  1. Deslice los cordones con las virolas hasta el tope en las hembrillas premontadas del cuerpo aislado. Para ello, L1 debe introducirse en la hembrilla L1, L2 en la hembrilla L2 y el conductor de protección en la hembrilla con el símbolo .
  2. Las virolas dejan de ser visibles.
  3. Apriete los tres tornillos del cuerpo aislante con un destornillador [par de apriete: 0,8 Nm (7 in-lb)].
  4. Asegúrese de que cada conductor esté bien fijado en la hembrilla adecuada.

Final del montaje del conector de campo de CA

  1. Deslice la carcasa del conector de CA hasta el cuerpo aislado.
  2. Las dos piezas encajan entre sí de forma audible. El enganchado del cuerpo aislado y el de la carcasa del conector de CA deben coincidir.
  3. Atornille la tuerca de la carcasa del conector de CA y apriétela con una llave dinamométrica dos veces seguidas con estos pares de apriete:

    • Apriete primero la tuerca con un par de apriete de 3,3 Nm (29,2 in-lb). Para ello ajuste en la escala de la llave dinamométrica suministrada por SMA el valor 3,0 Nm (26,6 in-lb).

    • A continuación, apriete la tuerca con un par de apriete de 5,1 Nm (45,1 in-lb). Para ello, ajuste en la escala de la llave dinamométrica suministrada por SMA el valor 4,6 Nm (40,7 in-lb).

    • Consejo: El par de apriete facilitado para el ajuste solo es válido para la llave dinamométrica suministrada por SMA. El valor que se configura en la llave dinamométrica es menor que el valor real. Encontrará más información sobre el cálculo del par de apriete que configurar en www.stahlwille.com. La llave dinamométrica se compone de estas piezas: aparato base de llave dinamométrica, herramienta postiza de cabeza cuadrada y llave tipo “crow ring”.

  4. Asegúrese de que la tuerca de la carcasa del conector de CA esté firmemente atornillada.
