Uso previsto


Sunny Boy 240-US

El Sunny Boy es un inversor de módulos para instalaciones fotovoltaicas que transforma la corriente continua de un módulo fotovoltaico en corriente alterna apta para la red. La corriente alterna generada se inyecta a la red pública a través del Sunny Multigate-US.

868505356

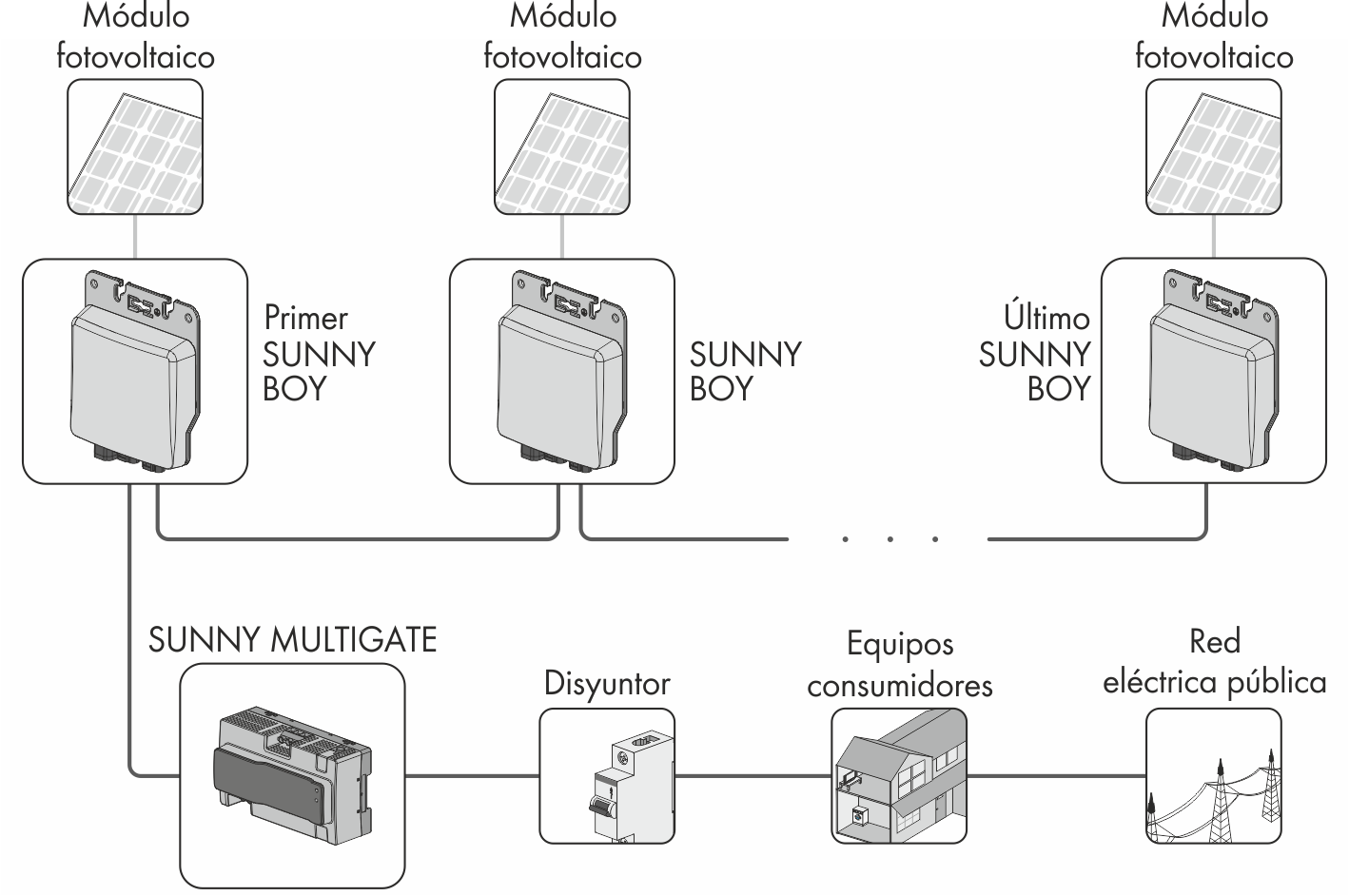

Estructura de una planta fotovoltaica con Sunny Boy 240-US y Sunny Multigate-US

El producto es apropiado para utilizarse en exteriores e interiores.

El Sunny Boy solo debe conectarse a un único módulo fotovoltaico. El módulo fotovoltaico utilizado debe cumplir con la clase de protección II de acuerdo con la IEC 61730, clase de utilización A, y debe ser adecuado para su uso con el Sunny Boy. El Sunny Boy debe funcionar con Sunny Multigate.

  • No conecte ningún equipo consumidor entre el Sunny Boy y Sunny Multigate.

  • No conecte ningún equipo consumidor entre cada uno de los Sunny Boy.

  • No abra la tapa del Sunny Boy.

  • Instale el Sunny Boy solo en la construcción de pórtico sobre el tejado directamente bajo los módulos fotovoltaicos o en la pared.

  • No instale el Sunny Boy directamente sobre el marco del módulo.

  • No instale el Sunny Boy sobre materiales inflamables.

  • No instale el Sunny Boy en áreas en las que se encuentren materiales fácilmente inflamables.

  • No instale el Sunny Boy en áreas potencialmente explosivas.

Debe respetarse en todo momento el rango de funcionamiento admisible de todos los componentes.

El producto solo debe utilizarse en los países donde esté autorizado o para los que haya sido aprobado por SMA y el operador de red.

Utilice siempre el producto de acuerdo con las indicaciones de la documentación adjunta y observe las normativas y directivas locales vigentes. Cualquier otro uso puede causarle lesiones al usuario o daños materiales.

Para realizar cualquier intervención en el producto, como modificaciones o remodelaciones, deberá contar con el permiso expreso y por escrito de SMA. Los cambios no autorizados conllevan la pérdida de los derechos de garantía, así como la extinción de la autorización de operación. Queda excluida la responsabilidad de SMA por los daños derivados de dichos cambios.

Cualquier uso del producto distinto al descrito en el uso previsto se considerará inadecuado.

La documentación adjunta es parte integrante del producto. La documentación debe leerse, observarse y guardarse en un lugar accesible en todo momento.

La placa de características debe estar en el producto en todo momento.

Sunny Multigate

El Sunny Multigate es una unidad de comunicación y el punto de conexión eléctrico entre la planta fotovoltaica con un máximo 12 inversores de módulos y la red pública. El Sunny Multigate se conecta entre los inversores de módulos y la red pública para inyectar en la red pública la corriente alterna recogida por los inversores de módulos.

El producto es apto únicamente para su uso en interiores.

El Sunny Multigate debe instalarse siempre en una carcasa industrial estanca al polvo y al agua que cumpla con la clase de protección frente a incendios 5VA y el índice de contaminación 3. Para el uso en interiores es necesario utilizar una carcasa industrial Type 1 conforme con UL50E con panel trasero. Para el uso en exteriores es necesario utilizar una carcasa industrial Type 3 conforme con UL50E con panel trasero.

  • Al Sunny Multigate no deben conectarse más de 12 inversores de módulos.

  • Entre el Sunny Boy y Sunny Multigate no debe conectarse ningún equipo consumidor.

  • Entre el Sunny Multigate y el disyuntor no debe conectarse ningún equipo consumidor.

  • El conductor de protección del cable de CA del inversor debe conectarse a Sunny Multigate.

  • El conductor de protección de la red pública debe conectarse a la conexión del conductor de protección del Sunny Multigate.

  • No está permitido abrir el Sunny Multigate.

Debe respetarse en todo momento el rango de funcionamiento admisible de todos los componentes.

El producto solo debe utilizarse en los países donde esté autorizado o para los que haya sido aprobado por SMA y el operador de red.

Utilice siempre el producto de acuerdo con las indicaciones de la documentación adjunta y observe las normativas y directivas locales vigentes. Cualquier otro uso puede causarle lesiones al usuario o daños materiales.

Para realizar cualquier intervención en el producto, como modificaciones o remodelaciones, deberá contar con el permiso expreso y por escrito de SMA. Los cambios no autorizados conllevan la pérdida de los derechos de garantía, así como la extinción de la autorización de operación. Queda excluida la responsabilidad de SMA por los daños derivados de dichos cambios.

Cualquier uso del producto distinto al descrito en el uso previsto se considerará inadecuado.

La documentación adjunta es parte integrante del producto. La documentación debe leerse, observarse y guardarse en un lugar accesible en todo momento.

La placa de características debe estar en el producto en todo momento.
