Requisitos del lugar de montaje:

• El lugar de montaje debe ser adecuado para la instalación del Sunny Multigate en una carcasa industrial de Type 1 o Type 3.
• El lugar de montaje debe ser adecuado para el peso y las dimensiones de la carcasa industrial con Sunny Multigate ( > Datos técnicos).

• El lugar de montaje debe estar fuera del alcance de los niños.
• Recorrido del cable de CA de toda la planta fotovoltaica con Sunny Multigate: máximo  30 m (100 ft)
  Si instala varios Sunny Multigate en una planta fotovoltaica, los cables de CA entre cada uno de los Sunny Multigate y los inversores deben tenderse dejando espacio suficiente entre sí para garantizar la comunicación sin problemas entre el Sunny Multigate y el inversor.

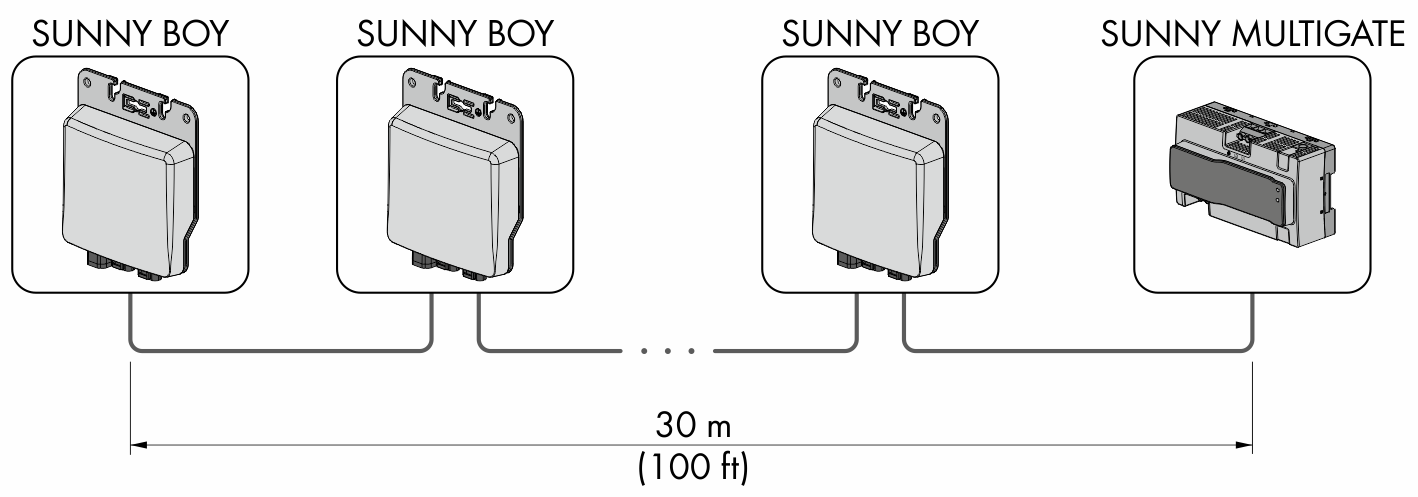

Recorrido máximo del cable de CA de la planta fotovoltaica (izquierda: último inversor, derecha: primer inversor con conexión a Sunny Multigate)

• Debe elegir una superficie firme para el montaje; por ejemplo, de hormigón o mampostería. En áreas habitables, no utilice pladur o similares como superficie de soporte.
• El lugar de montaje debe ser accesible de forma fácil y segura, sin necesidad de medios auxiliares adicionales como, p. ej., andamios o plataformas elevadoras. De lo contrario, los trabajos técnicos solo serán posibles de manera limitada.
• El lugar de montaje debe estar protegido de la irradiación solar directa.
• Deben cumplirse las condiciones climáticas ( > Datos técnicos).
• La temperatura ambiente debe oscilar entre -40 °C (-40 °F) y 25 °C (113 °F). De este modo, se garantiza el funcionamiento óptimo del Sunny Multigate.

Requisitos de la carcasa industrial:

• Carcasa industrial con panel trasero conforme con UL50E, Type 3 para exteriores o Type 1 para interiores
• Índice de contaminación 3
• Material: plástico o metal
• Dimensiones mínimas (ancho x alto x profundidad): 260 mm x 240 mm x 120 mm (10,3 in x 9,5 in x 4,7 in)
• Volumen mínimo: 19 litros
• Clase de protección frente a incendios: mínimo UL 94 5VA
• Rango de temperatura de servicio: −40 °C … +45 °C (−40 °F … 113 °F)
• Debe haber un adhesivo de advertencia con este texto:
  “PELIGRO - Riesgo de sacudida eléctrica. No retirar la cubierta. No hay piezas en las que realizar labores de mantenimiento en el interior. Solo la asistencia técnica cualificada puede realizar labores de mantenimiento”.
  “PELIGRO - La tensión peligrosa permanece en el equipo durante 5 minutos después de desconectarlo del suministro de corriente principal”.


Distancias:

• La distancia mínima entre el Sunny Multigate y todas las paredes de la carcasa industrial de metal debe ser de 12,7 mm (0,5 in).

• En el interior de una carcasa industrial deben mantenerse estas distancias para garantizar una ventilación suficiente:

Distancias recomendadas

Posiciones de montaje permitidas del Sunny Multigate:

• Instale el Sunny Multigate únicamente en horizontal.

Dimensiones para el montaje con tornillos del Sunny Multigate:

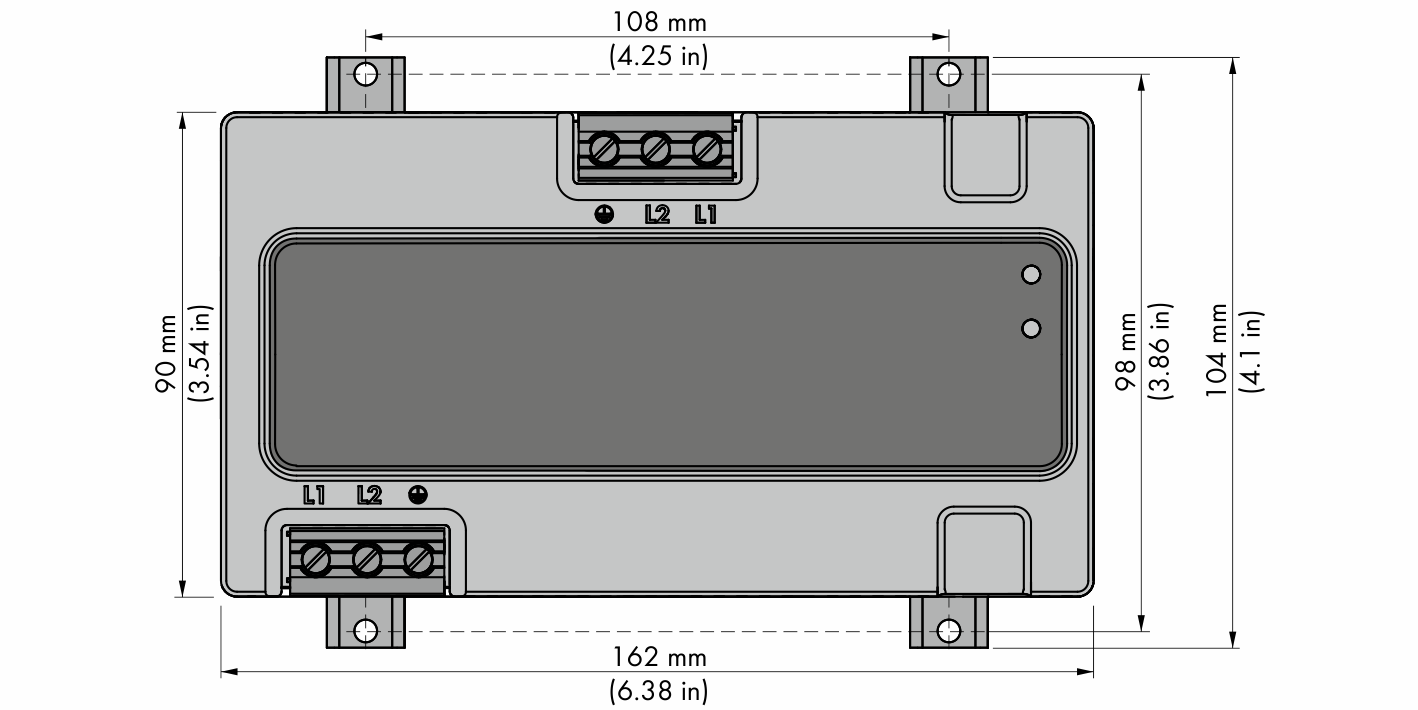

Dimensionado del Sunny Multigate y de los agujeros para el montaje con tornillos
