Requisitos para el montaje del inversor

Requisitos del lugar de montaje:

ADVERTENCIA

Peligro de muerte por fuego o explosión

A pesar de estar cuidadosamente construidos, los equipos eléctricos pueden originar incendios.

  1. No monte el inversor en áreas en las que se encuentren materiales fácilmente inflamables o gases combustibles.
  2. No monte el inversor en áreas con peligro de explosión.

ADVERTENCIA

Peligro de quemaduras por superficies calientes

La superficie del inversor puede calentarse mucho. Si se toca la superficie, podrían producirse quemaduras.

  1. Monte el inversor de manera que no sea posible un contacto accidental con la carcasa.
  2. No toque la superficie caliente.
  3. Espere 10 minutos hasta que la superficie se haya enfriado lo suficiente cuando vaya a trabajar con el inversor.
  4. Tenga en cuenta las advertencias del inversor.
  • A fin de garantizar el funcionamiento óptimo del equipo, la temperatura ambiente debe estar entre -40 °C (-40 °F) y 65 °C (-149 °F).
  • El lugar de montaje debe estar protegido de la irradiación solar directa. La exposición a la irradiación solar directa puede sobrecalentar el inversor. Como consecuencia, el inversor reduciría su potencia.
  • Deben cumplirse las condiciones climáticas ( > Datos técnicos).
  • El lugar de montaje debe estar fuera del alcance de los niños.
  • El lugar de montaje debe ser adecuado para el peso y las dimensiones del inversor ( > Datos técnicos).
  • El inversor debe montarse en la construcción de pórtico bajo los módulos fotovoltaicos sobre el tejado o sobre una superficie sólida (como hormigón o mampostería). En áreas habitables, no utilice pladur o similares como superficie de soporte. Durante el funcionamiento, el inversor produce ruidos que pueden ser molestos.
  • Para el montaje en la construcción de pórtico, es preferible que el lugar de montaje se sitúe en el centro del módulo fotovoltaico. De este modo se garantiza la larga vida útil del inversor.

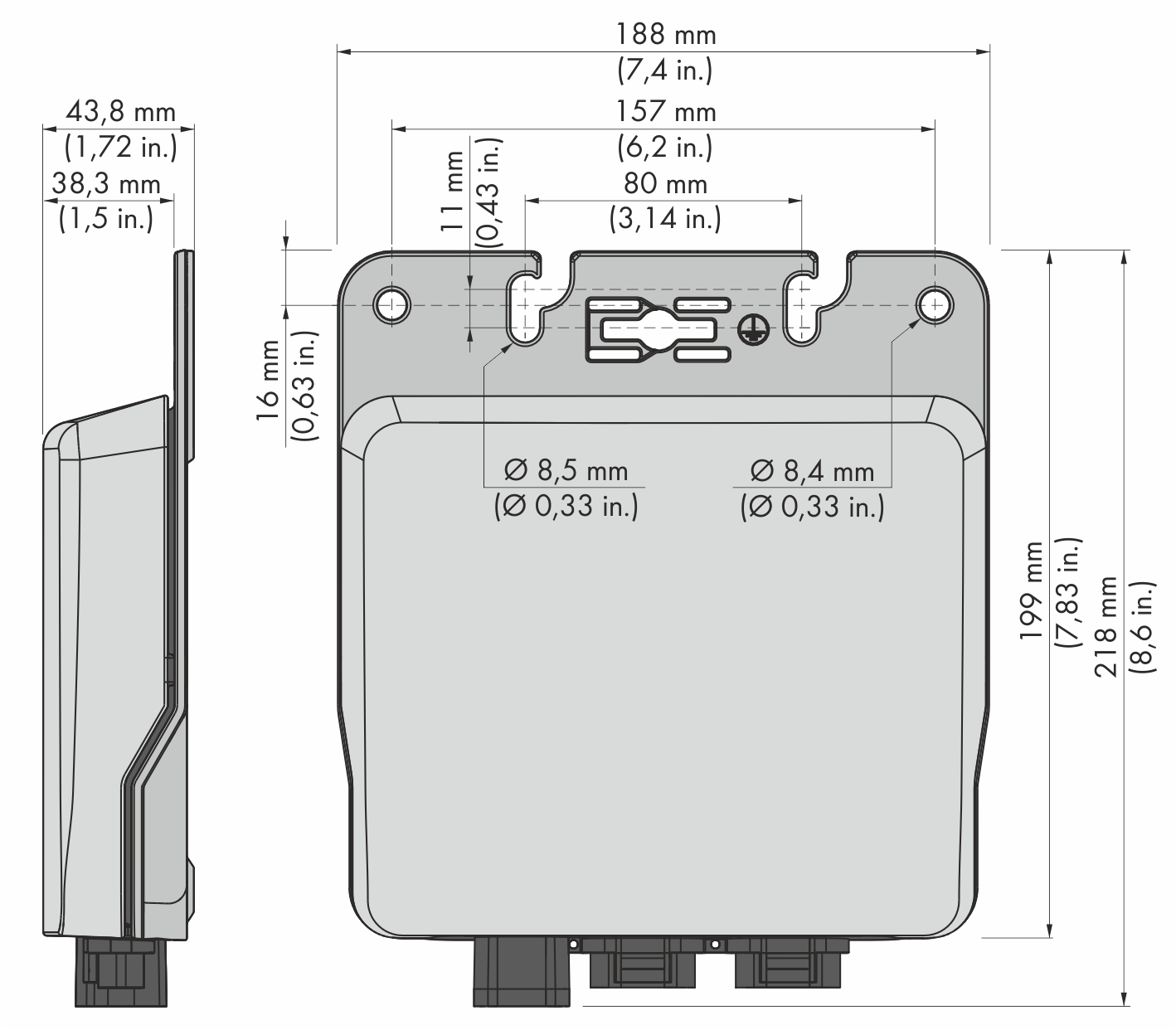

Dimensiones para el montaje:

499235980

Posición de los puntos de fijación

Distancias recomendadas:

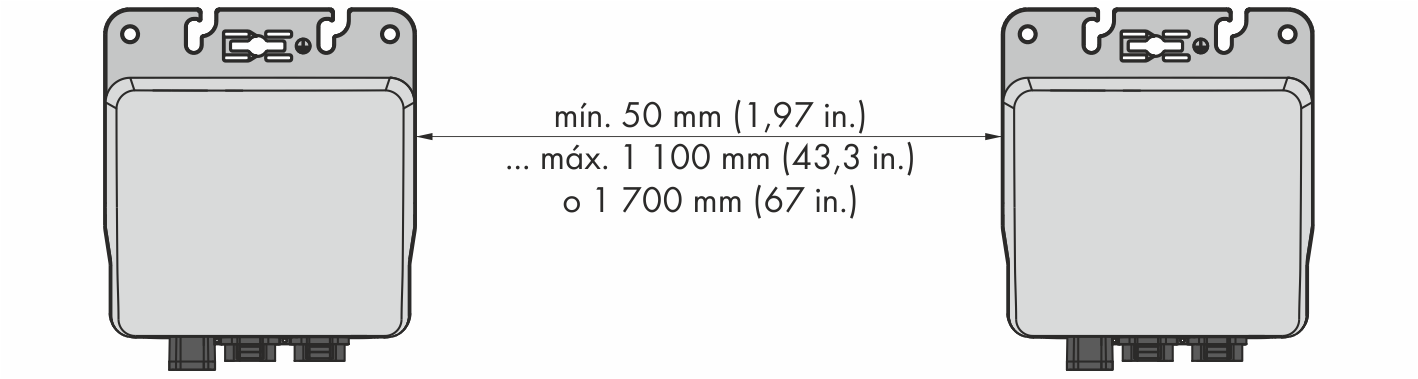

  • Con la utilización de un cable de CA de una longitud de 1,40 m (4,6 ft): mínimo 50 mm (2,0 in) … máximo 1,10 m (3,6 ft)
  • Con la utilización de un cable de CA de una longitud de 2,0 m (6,6 ft): mínimo 50 mm (2,0 in) … máximo 1,70 m (5,6 ft)
  • Puede trabajar con distancias mayores entre dos inversores con un cable adicional y dos conectores de campo de CA ( > Preparación del conector de campo de CA).
  • Deben mantenerse las distancias recomendadas respecto a otros inversores u objetos.
499392140

Distancias recomendadas

Distancia mínima entre el inversor y la parte de abajo del módulo fotovoltaico:

PRECAUCIÓN

Daño del módulo fotovoltaico por falta de distancia entre el inversor y la parte de abajo del módulo fotovoltaico

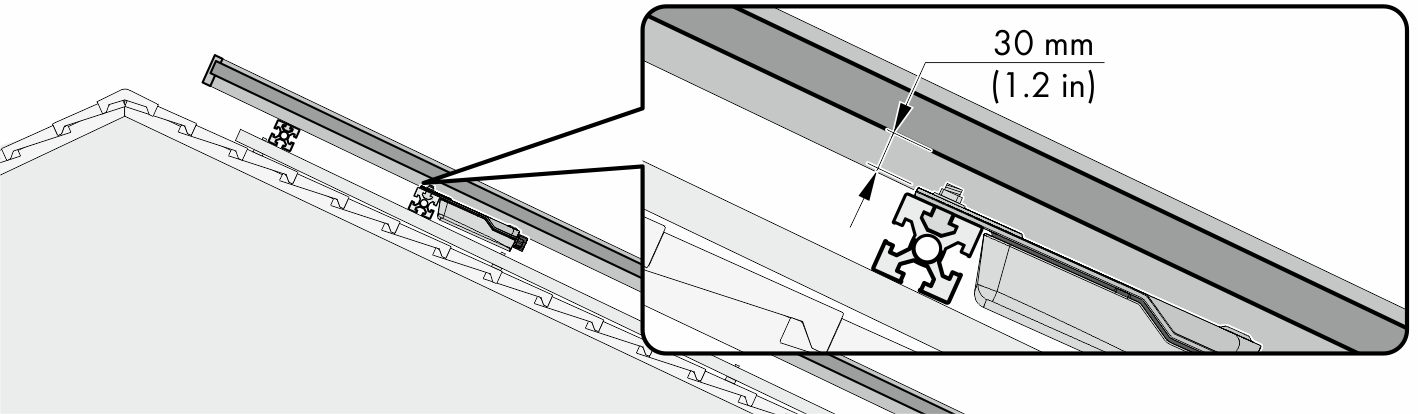

Para el montaje sobre el tejado la distancia entre el inversor y la parte de abajo del módulo fotovoltaico debe ser de al menos 30 mm (1,2 in). De esta forma se evita que el tornillo de puesta a tierra dañe el módulo fotovoltaico.

499395212

Distancia mínima entre el inversor y la parte de abajo del módulo fotovoltaico

Posición de montaje autorizada:

PELIGRO

Descarga eléctrica por penetración de humedad

  1. Durante el montaje tenga en cuenta que el área de conexión del inversor permanezca seca.
    Si están insertados los conectadores de enchufe y la tapa de protección, el área de conexión está protegida frente a la penetración de agua. El inversor cumple con el tipo de protección Type 4X.
  • Para garantizar un funcionamiento óptimo y una larga vida útil del inversor, instale todos los inversores centrados bajo cada caja de empalme del módulo fotovoltaico.
  • En instalaciones integradas en edificios, no instale el inversor directamente en la parte posterior del módulo fotovoltaico. De este modo evitará que el inversor reduzca su potencia debido a temperaturas ambiente demasiado elevadas.
