Conexión del cable de CA al Sunny Multigate

Debe conectar el extremo libre del cable, proveniente del conector de campo de CA o de la caja de empalme a la caja de bornes del Sunny Multigate. La caja de bornes que tiene que utilizar tiene la inscripción Inverter.

Requisitos:

  • Todas las instalaciones eléctricas deben realizarse conforme a todas las normativas eléctricas locales vigentes y al National Electrical Code® (NE, ANSI/NFPA 70) (consulte el National Electrical Code®, párrafo 690.8 (B)(1), párrafo 690.8 (A)(3)) o el Canadian Electrical Code® CSA C22.1.
  • El Sunny Multigate está correctamente montado en la carcasa industrial.

Requisitos del cableado si se utiliza el conector de campo de CA:

Requisitos del cableado si se utiliza una caja de empalme:

  • No utilice cables apantallados.
  • Utilice solo cables de cobre.
  • Resistente a la temperatura hasta un mínimo de +90 °C (+194 °F) hum./sec.
  • Utilice solo cables con cordones.
  • Sección del cable: AWG 14 … AWG 12
  • No utilice Wire Nuts®.
  • Este cable debe instalarse en una ubicación inaccesible o en un conducto para cables conforme con el National Electrical Code®.

Instalación de varios Sunny Multigate

Para instalar varios Sunny Multigate en una planta fotovoltaica debe utilizar un cable de tres conductores con conductor de protección por cada Sunny Multigate para garantizar una comunicación sin problemas entre los Sunny Multigate y los inversores.

Procedimiento:

  1. PELIGRO

    Peligro de muerte por descarga eléctrica

    No desconectar bajo carga

    Las conexiones fotovoltaicas no deben desconectarse bajo carga. Pueden llevarse a un estado sin carga cambiando el convertidor de CC/CA o interrumpiendo el circuito de CA.

    1. Asegúrese de que el disyuntor bifásico esté desconectado y asegurado contra cualquier reconexión accidental.
    2. Asegúrese de que los módulos fotovoltaicos estén cubiertos.
  2. Si utiliza una caja de empalme, prepare e instale el cable de CA conforme con las indicaciones del fabricante de la caja y el código National Electrical Code®.
  3. Conduzca el cable de CA desde el conector de campo de CA o la caja de empalme por una abertura de la parte de abajo de la carcasa industrial hasta el borne Inverter del Sunny Multigate.
  4. Retire el revestimiento del cable de CA en la longitud deseada.
  5. Pele los tres conductores del cable de CA 8 mm (0,31 in).

  6. PRECAUCIÓN

    Daños del Sunny Multigate por un conductor mal conectado

    Permutar el conductor de protección y L1 o L2 puede dañar el Sunny Multigate durante la puesta en marcha.

    1. Tenga en cuenta en todo caso la inscripción de los bornes del Sunny Multigate.
    2. Conecte todos los conductores de acuerdo con la inscripción de los bornes.
    875838476

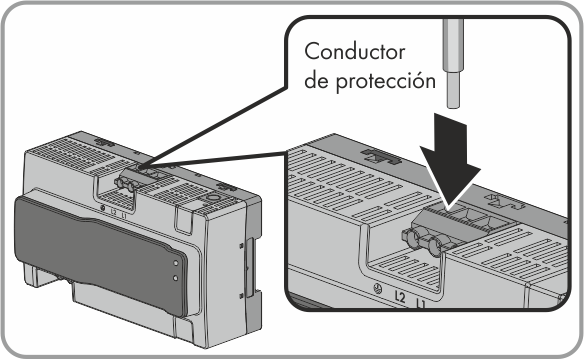

  7. Conecte el conductor de protección del cable de CA al borne de conexión del Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
    8. 875839244
  8. Conecte el conductor L1 del cable de CA al borne L1 del Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
    9. 875942028
  9. Conecte el conductor L2 del cable de CA al borne L2 del Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.

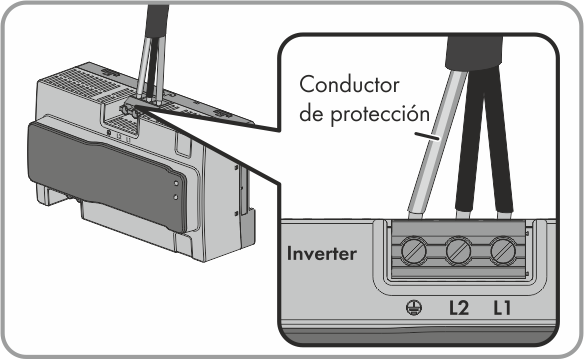

  10. Apriete los tres tornillos de la caja de bornes con un destornillador plano [hoja: 3,5 mm (0,14 in), par de apriete: 0,6 Nm (5,31 in-lb)].
    11. 875942412
  11. Asegúrese de que todos los bornes estén correctamente ocupados.
  12. Asegúrese de que todos los conductores estén fijos.
