Sunny Multigate an öffentliches Stromnetz anschließen

Das AC-Kabel des öffentlichen Stromnetzes nach folgendem Vorgehen an die Klemmleiste des Sunny Multigate anschließen, die mit Grid beschriftet ist.

Kabelanforderungen:

  • Nur Kabel aus Kupfer verwenden.
  • Nur Kabel aus Volldraht oder Litze verwenden.
  • Temperatur: +90 °C (+194 °F) wet/dry
  • Leiterquerschnitt: 1,5 mm² … 6 mm² (AWG 16 … AWG 10)
  • Keine Wire Nuts® verwenden.

Voraussetzungen:

  • Alle elektrischen Installationen müssen gemäß allen vor Ort geltenden elektrischen Normen und dem National Electrical Code® (NE, ANSI/NFPA 70) (siehe National Electrical Code®, Abschnitt 690.8 (B)(1), Abschnitt 690.8 (A)(3)) oder dem Canadian Electrical Code® CSA C22.1.durchgeführt werden.
  • The DC input and AC output circuits are isolated from the enclosure and that system grounding, if required by Section 250 of the National Electrical Code®, ANSI/NFPA 70, is the responsibility of the installer.
  • Der maximale Ausgangsstrom des Wechselrichters muss gemäß dem National Electrical Code®, Abschnitt 690.8 (A)(3) ausgelegt sein.
  • Überstromschutz muss gemäß dem National Electrical Code®, Abschnitt 690.9 ausgelegt sein.
  • Das Sunny Multigate muss korrekt im Industriegehäuse montiert sein.

Vorgehen:

  1. GEFAHR

    Lebensgefahr durch Stromschlag

    1. Sicherstellen, dass der 2-polige Leitungsschutzschalter des Sunny Multigate ausgeschaltet und gegen Wiedereinschalten gesichert ist.
  2. Das AC-Kabel des öffentlichen Stromnetzes durch 1 Öffnung an der Unterseite des Industriegehäuses an die Klemme Grid des Sunny Multigate führen.
  3. Die 3 Leiter des AC-Kabels des öffentlichen Stromnetzes jeweils 8 mm (0,31 in) abisolieren.

  4. ACHTUNG

    Beschädigung des Sunny Multigate durch falsch angeschlossene Leiter

    Das Vertauschen von Schutzleiter und L1 oder L2 kann bei der Inbetriebnahme zur Beschädigung des Sunny Multigate führen.

    1. Klemmenbeschriftung des Sunny Multigate unbedingt beachten.
    2. Alle Leiter entsprechend der Klemmenbeschriftung anschließen.
    875954572

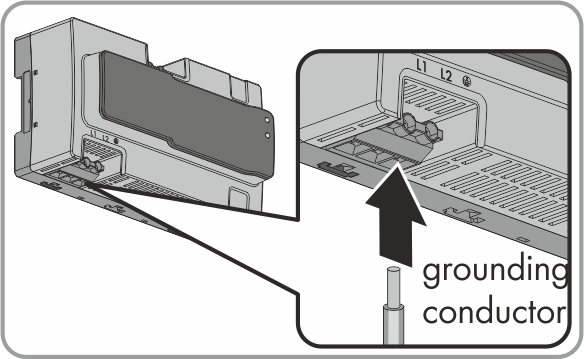

  5. Den Schutzleiter des AC-Kabels an Anschlussklemme des Sunny Multigate anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme steckt.
    6. 875955340

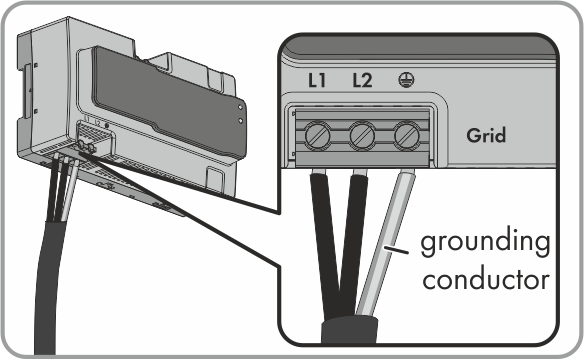

  6. Den Leiter L1 des AC-Kabels an Anschlussklemme L1 des Sunny Multigate anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme steckt.
    7. 875955724
  7. Den Leiter L2 des AC-Kabels an Anschlussklemme L2 des Sunny Multigate anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme steckt.
  8. Alle 3 Schrauben der Klemmleiste mit einem Schlitz-Schraubendreher (Klingenbreite: 3,5 mm (0,14 in)) festziehen (Drehmoment: 0,6 Nm (5,31 in-lb)).
    9. 875956108
  9. Sicherstellen, dass alle Klemmen korrekt belegt sind.
  10. Sicherstellen, dass alle Leiter fest sitzen.
  11. Den Schutzleiter des öffentlichen Stromnetzes an der Schutzleiter-Klemme des Sunny Multigate anschließen.
