Raccorder le câble AC au Sunny Multigate

Vous devez raccorder l’extrémité non utilisée du câble AC provenant de la fiche AC confectionnable sur le terrain ou de la boîte de jonction à la plaque à bornes du Sunny Multigate. La plaque à bornes prévue à cet effet porte le marquage Inverter.

Conditions préalables :

  • Toutes les installations électriques doivent être réalisées conformément à toutes les normes électriques en vigueur sur le site et au National Electrical Code® (NE, ANSI/NFPA 70), (voir National Electrical Code®, paragraphe 690.8 (B)(1), paragraphe 690.8 (A)(3)) ou au Canadian Electrical Code® CSA C22.1.
  • Le Sunny Multigate est correctement installé dans le boîtier industriel.

Exigences en matière de câbles en cas d’utilisation de fiches AC confectionnables sur le terrain :

Exigences en matière de câbles en cas d’utilisation d’une boîte de jonction :

  • N’utilisez pas des câbles blindés.
  • N’utilisez que des câbles en cuivre.
  • Résistance à des températures jusqu’à +90 °C (+194 °F) humide/sec
  • N’utilisez que des câbles avec tresse.
  • Section de câble : AWG 14 à AWG 12
  • N’utilisez pas de Wire Nuts®.
  • Le câble doit être installé dans un endroit inaccessible ou un conduit conforme au National Electrical  Code®.

Installation de plusieurs Sunny Multigate

Lors de l’installation de plusieurs appareils Sunny Multigate au sein d’une installation photovoltaïque, vous devez utiliser un câble à trois fils avec conducteur de protection pour chaque Sunny Multigate afin de garantir une communication parfaite entre le Sunny Multigate et les onduleurs.

Procédure :

  1. DANGER

    Danger de mort par choc électrique

    Ne pas débrancher sous tension

    Les connecteurs photovoltaïques ne doivent pas être débranchés alors qu’ils sont sous tension. Ils peuvent être mis hors tension par l’arrêt du convertisseur DC/AC ou la coupure du circuit AC.

    1. Assurez-vous que le disjoncteur miniature à deux pôles est coupé et sécurisé contre le réenclenchement.
    2. Assurez-vous que les panneaux photovoltaïques sont recouverts.
  2. Si vous utilisez une boîte de jonction, assemblez le câble AC et installez-la conformément aux spécifications du fabricant de la boîte de jonction et au National Electrical Code®.
  3. Guidez le câble AC de la fiche AC confectionnable sur le terrain ou de la boîte de jonction à travers les ouvertures du boîtier industriel vers la borne Inverter du Sunny Multigate.
  4. Coupez la gaine du câble AC à la longueur souhaitée.
  5. Dénudez chacun des trois conducteurs du câble AC de 8 mm (0,31 in).

  6. PRUDENCE

    Endommagement du Sunny Multigate dû à un mauvais raccordement des conducteurs

    L’inversion du conducteur de protection et de L ou N peut endommager le Sunny Multigate lors de sa mise en service.

    1. Respectez impérativement le marquage sur les bornes du Sunny Multigate.
    2. Raccordez tous les conducteurs conformément au marquage sur la borne.
    875838476

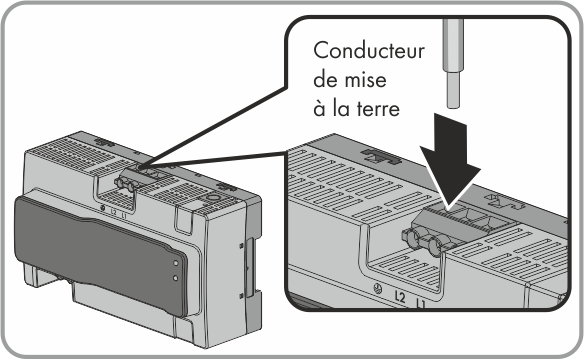

  7. Raccordez le conducteur de protection du câble AC à la borne de raccordement du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à la butée.
    8. 875839244

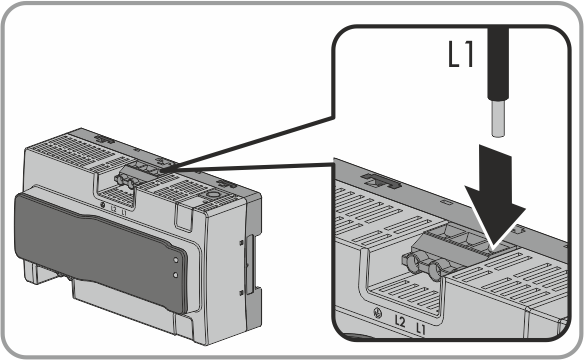

  8. Raccordez le conducteur L1 du câble AC à la borne L1 du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à la butée.
    9. 875942028

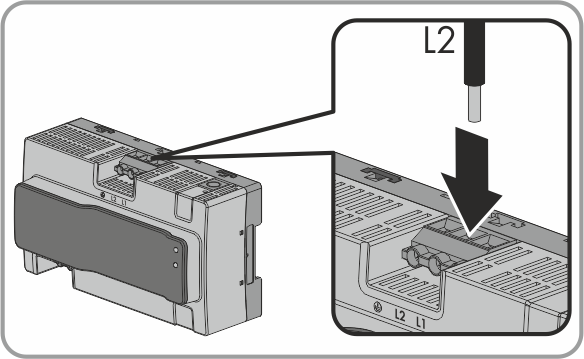

  9. Raccordez le conducteur L2 du câble AC à la borne L2 du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à la butée.
  10. Serrez les trois vis de la plaque à bornes à l’aide d’un tournevis à fente (largeur de lame : 3,5 mm (0,14 in)) avec un couple de serrage de 0,6 Nm (5,31 in-lb).
    11. 875942412

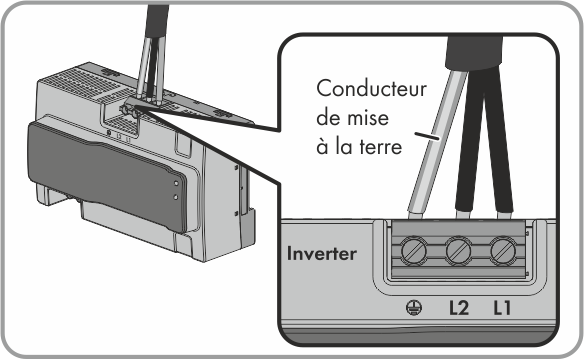

  11. Assurez-vous que toutes les bornes sont correctement affectées.
  12. Assurez-vous que tous les conducteurs sont bien serrés.
