AC-Kabel an Sunny Multigate anschließen

Sie müssen das freie Ende des AC-Kabels, das vom AC-Feldstecker oder von der Abzweigdose kommt, an die Klemmleiste des Sunny Multigate anschließen. Die dafür vorgesehene Klemmleiste ist mit Inverter beschriftet.

Voraussetzungen:

  • Alle elektrischen Installationen müssen gemäß allen vor Ort geltenden elektrischen Normen und dem National Electrical Code® (NE, ANSI/NFPA 70) (siehe National Electrical Code®, Abschnitt 690.8 (B)(1), Abschnitt 690.8 (A)(3)) oder dem Canadian Electrical Code® CSA C22.1 durchgeführt werden.
  • Das Sunny Multigate ist korrekt im Industriegehäuse montiert.

Kabelanforderungen bei Verwendung des AC-Feldsteckers:

Kabelanforderungen bei Verwendung einer Abzweigdose:

  • Keine geschirmten Kabel verwenden.
  • Nur Kabel aus Kupfer verwenden.
  • Temperaturbeständig bis mindestens +90 °C (+194 °F) wet/dry
  • Nur Kabel mit Litze verwenden.
  • Kabelquerschnitt: AWG 14 … AWG 12
  • Keine Wire Nuts® verwenden.
  • This cable must be installed in an inaccessible location or in a National Electrical Code® compliant conduit.

Installation von mehreren Sunny Multigates

Bei Installation von mehreren Sunny Multigates in einer PV-Anlage müssen Sie jeweils ein dreiadriges Kabel mit Schutzleiter pro Sunny Multigate verwenden, um eine störungsfreie Kommunikation zwischen Sunny Multigate und Wechselrichter zu gewährleisten.

Vorgehen:

  1. GEFAHR

    Lebensgefahr durch Stromschlag

    Do not disconnect under load

    PV plug connections must not be disconnected while under load. They can be placed in a no load state by switching off the DC/AC converter or breaking the AC circuit.

    1. Sicherstellen, dass der 2-polige Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist.
    2. Sicherstellen, dass die PV-Module abgedeckt sind.
  2. Wenn Sie eine Abzweigdose verwenden, das AC-Kabel konfektionieren und gemäß den Angaben des Herstellers der Abzweigdose und des National Electrical Code® installieren.
  3. Das AC-Kabel vom AC-Feldstecker oder der Abzweigdose durch eine Öffnung an der Unterseite des Industriegehäuses an die Klemme Inverter des Sunny Multigate führen.
  4. Das AC-Kabel auf die gewünschte Länge abmanteln.
  5. Die 3 Leiter des AC-Kabels jeweils 8 mm (0,31 in) abisolieren.

  6. ACHTUNG

    Beschädigung des Sunny Multigate durch falsch angeschlossene Leiter

    Das Vertauschen von Schutzleiter und L1 oder L2 kann bei der Inbetriebnahme zur Beschädigung des Sunny Multigate führen.

    1. Klemmenbeschriftung des Sunny Multigate unbedingt beachten.
    2. Alle Leiter entsprechend der Klemmenbeschriftung anschließen.
    875838476

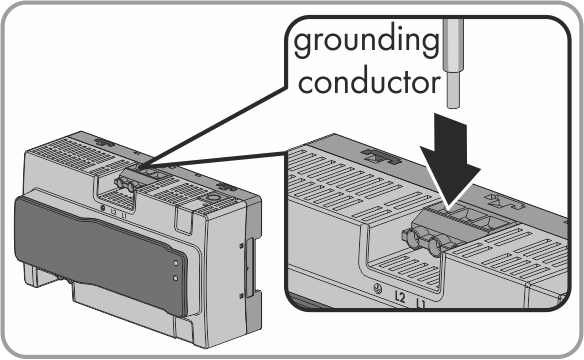

  7. Den Schutzleiter des AC-Kabels an Anschlussklemme des Sunny Multigate anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme steckt.
    8. 875839244
  8. Den Leiter L1 des AC-Kabels an Anschlussklemme L1 des Sunny Multigate anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme steckt.
    9. 875942028
  9. Den Leiter L2 des AC-Kabels an Anschlussklemme L2 des Sunny Multigate anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme steckt.
  10. Alle 3 Schrauben der Klemmleiste mit einem Schlitz-Schraubendreher (Klingenbreite: 3,5 mm (0,14 in)) festziehen (Drehmoment: 0,6 Nm (5,31 in-lb)).
    11. 875942412

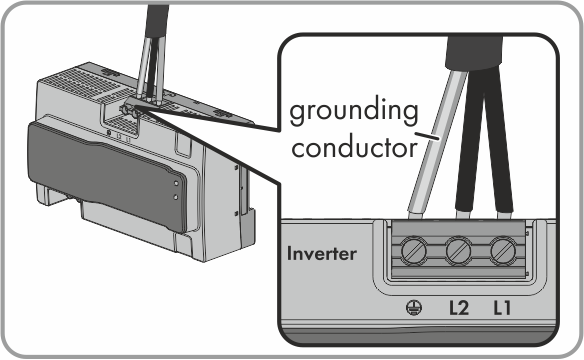

  11. Sicherstellen, dass alle Klemmen korrekt belegt sind.
  12. Sicherstellen, dass alle Leiter fest sitzen.
