Assemblage de la fiche AC confectionnable sur le terrain

Vous pouvez utiliser la fiche AC confectionnable sur le terrain fournie à des fins différentes :

  • Connexion du câble AC du premier onduleur au Sunny Multigate. Cette connexion peut également être réalisé via une boîte de jonction.

  • Utilisation de deux fiches AC confectionnables sur le terrain pour franchir des distances plus longues entre deux onduleurs. Les câbles AC pour relier les onduleurs sont disponibles auprès de SMA et sont limités en longueur ( > Accessoires et pièces de rechange).

Vue d’ensemble

875595916

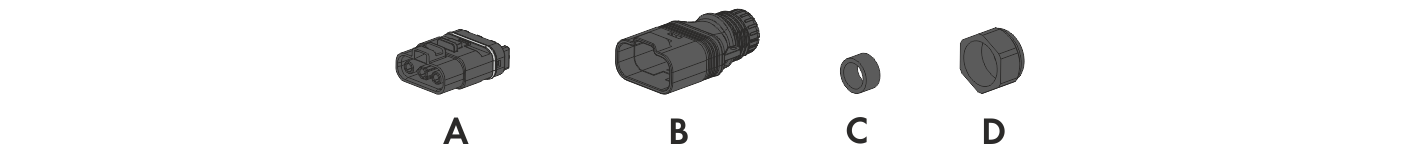

Composants de la fiche AC confectionnable sur le terrain

Position

Désignation

A

Corps isolant

B

Boîtier

C

Joint

D

Raccord à vis

Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :

  • 3 embouts de câblage 2,5 mm² (AWG 14)
  • Câble selon UL6703 (câble photovoltaïque)
  • Ciseaux à câble, poignées isolées, 165 mm (6,5 in.)
  • Couteau à dégainer avec lame droite, TiN 8 mm à 28 mm (0,3 in à 1,1 in)
  • Pince à dénuder, 10 mm² (AWG 7)
  • Pince à sertir les embouts de câblage : jusqu’à 10 mm² (AWG 7)
  • Tournevis dynamométrique, 1,4" logement à six pans, 0,3 Nm à 1,2 Nm (2,7 in-lb à 10,6 in-lb)
  • Tournevis cruciforme Pozidriv – Bit, 1,4” ou six pans, 25 mm (1 in)
  • Clé dynamométrique, réglable à échelle graduée, 2 Nm à 20 Nm (17,7 in-lb à 177 in-lb)
  • Clé Crow-Ring (ouverture de 25 mm)
  • Outil emboîtable à quatre pans, carré mâle : 3/8 in, carré femelle : 9 mm x 12 mm
  • Tournevis, isolé avec largeur de la lame de 4 mm (0,16 in) et épaisseur de la lame de 0,8 mm (0,03 in)

DANGER

Danger de mort par choc électrique

  1. Ne déconnectez ni n’enfichez la fiche AC confectionnable sur le terrain lorsqu’elle est en charge.
  2. Assemblez la fiche AC confectionnable sur le terrain uniquement dans un environnement sec.
  3. Respectez la plage de température de fonctionnement de −40 °C à +85 °C (−40 °F à +185 °F).
  4. Tenez compte et respectez le National Electrical Code® ANSI/NFPA 70.

Exigences en matière de câbles :

  • Type de câble : câble Power and Control Tray (câble photovoltaïque, QPOR) homologué UL selon UL6703, type TC-ER (LAPP-Tray Cable II A 3 G AWG 14/46 BK) L’utilisation d’un tuyau à câbles n’est pas nécessaire pour ce type de câble.
  • Type de conducteur : fil de cuivre
  • Section de câble : 2,5 mm² (AWG 14)
  • Diamètre extérieur de la gaine de câble : 8,8 mm à 9,6 mm (0,35 in à 0,38 in)
  • Section de fil : AWG 30
  • Nombre de tresses : 46
  • Température : au moins +90 °C (+194 °F) humide/sec
  • Le câble doit être installé dans un endroit inaccessible ou un conduit conforme au National Electrical Code®.

Démontage et reconfection de la fiche AC confectionnable sur le terrain en 72 heures seulement

  1. Au total, la fiche AC confectionnable sur le terrain doit être confectionné trois fois au maximum pendant les 72 heures après le premier montage.
  2. Une fois les 72 heures écoulées, la fiche AC confectionnable sur le terrain ne doit plus être démontée.
  3. Le câble doit être raccourci à nouveau avant chaque confection.
  4. Débranchez et démontez la fiche AC confectionnable sur le terrain uniquement comme il est décrit dans ce document ( > Débranchement de la fiche AC confectionnable sur le terrain).

Procédure :

Assemblez et raccordez la fiche AC confectionnable sur le terrain en procédant toujours comme suit dans l’ordre indiqué. Les paragraphes suivants présentent le déroulement exact des étapes.

  • Assemblage du câble

  • Prémonter la fiche AC confectionnable sur le terrain

  • Installer le corps isolant

  • Finaliser l’installation de la fiche AC confectionnable sur le terrain

Assemblage du câble

  1. À l’aide de ciseaux à câble, coupez le câble à la longueur souhaitée.

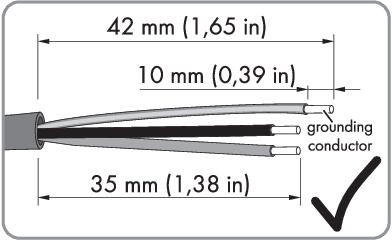

  2. Ôtez la gaine du câble raccourci à l’aide d’un couteau à dégainer 42 mm (1,65 in). Veillez à ce que les conducteurs isolés ne soient pas endommagés.
  3. Raccourcissez les conducteurs L1 et L3 de 7 mm (0,28 in).
    4. 875634828
  4. Dénudez les trois conducteurs isolés avec une pince à dénuder de 10 mm (0,39 in) (tolérance : ± 1 mm / ± 0,04 in). Veillez à ce que les tresses ne soient pas endommagées.
  5. Le câble est confectionné.
  6. Poussez un embout de câblage sur un conducteur dénudé jusqu’à la butée. Ce faisant, ne touchez pas les tresses avec les doigts et ne modifiez pas le sens de torsion de celles-ci.
  7. Sertissez les embouts de câblage à l’aide d’une pince à sertir.
  8. Assurez-vous qu’une cote de sertissage de 2,4 mm (0,09 in) au maximum est respectée.

Prémonter la fiche AC confectionnable sur le terrain

  1. Passez le raccord à vis à travers le câble équipé des embouts de câblage. Le filetage du raccord à vis doit pointer vers l’embout de câblage.
  2. Poussez le joint avec les doigts dans le boîtier de fiche jusqu’à la butée.
  3. Passez le boîtier de fiche avec joint à travers le câble. Le filetage doit pointer vers celui du raccord à vis.

Installer le corps isolant

  1. Poussez les tresses munies des embouts de câblage jusqu’à la butée dans les embases préinstallées du corps isolant. L1 doit être enfiché dans l’embase L1, L2 dans l’embase L2 et le conducteur de protection dans l’embase portant le symbole .
  2. Les embouts de câblage ne sont plus visibles.
  3. Serrez les trois vis du corps isolant à l’aide d’un tournevis (couple de serrage : 0,8 Nm (7 in-lb)).
  4. Assurez-vous que les conducteurs isolés sont bien en place dans la bonne embase du corps isolant.

Finalisation de l’installation de la fiche AC confectionnable sur le terrain

  1. Placez le boîtier de fiche AC sur le corps isolant.
  2. Les deux éléments s’encliquettent de façon audible. Pour cela, il faut que les dispositifs d’encliquetage du corps isolant et ceux du boîtier de fiche concordent.
  3. Vissez l’écrou du boîtier de la fiche AC et serrez-le avec une clé dynamométrique deux fois avec des couples de serrage indiqués :

    • Puis serrez l’écrou avec un couple de serrage de 3,3 Nm (29,2 in-lb). Pour cela, réglez la valeur 3,0 Nm (26,6 in-lb), prescrite par SMA, sur l’échelle graduée de la clé dynamométrique.

    • Serrez ensuite l’écrou avec un couple de serrage de 5,1 Nm (45,1 in-lb). Pour cela, réglez la valeur 4,6 Nm (40,7 in-lb), prescrite par SMA, sur l’échelle graduée de la clé dynamométrique.

    • Conseil : le couple de serrage à régler indiqué ne concerne que la clé dynamométrique prescrite par SMA. La valeur réglée sur la clé dynamométrique doit être inférieure à la valeur réelle (pour plus d’informations sur le calcul du couple de serrage à régler, voir www.stahlwille.com). La clé dynamométrique est composée des éléments suivants : clé dynamométrique (appareil de base), outil emboîtable à quatre pans et clé Crow-Ring.

  4. Assurez-vous que l’écrou du boîtier de fiche AC est bien vissé.
