Podłączanie nadajnika sygnału do wejścia cyfrowego
Specjalista
Do wejścia cyfrowego produktu można przyłączyć źródło sygnału cyfrowego (np. odbiorniki do zdalnego sterowania lub urządzenia do telesterowania). Jego przyłączenie konieczne jest, jeżeli wymaga tego operator sieci.
Dodatkowe niezbędne materiały (nie są załączone do produktu):
-
W razie potrzeby tulejki
Warunki:
Nadajnik sygnału musi spełniać warunki techniczne wymagane w celu podłączenia na wejście cyfrowe ( > Dane techniczne).
Przyłączone źródło sygnału cyfrowego jest w bezpieczny sposób odseparowane od potencjału sieci. Do przyłączania źródła sygnału cyfrowego wykorzystuje się zestyk bezpotencjałowy lub zewnętrzny zestyk bezpotencjałowy.
Zestawienie:
Przyporządkowanie styków
|
Styk |
Obłożenie styków |
Objaśnienie |
|---|---|---|
|
1 |
DI1 |
Wejście cyfrowe |
|
2 |
DI2 |
Wejście cyfrowe |
|
3 |
DI3 |
Wejście cyfrowe |
|
4 |
DI4 |
Wejście cyfrowe |
|
5 |
24 V |
Wyjście zasilania |
|
6 |
DI5 |
Szybkie zatrzymanie |
|
7 |
24 V |
Wyjście zasilania |

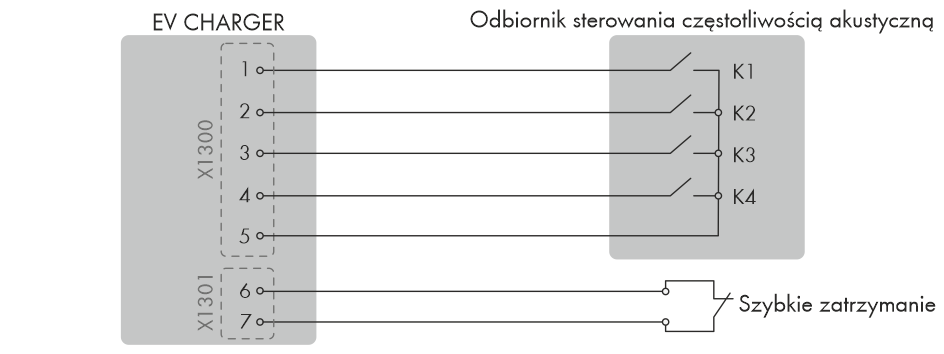

Schemat ideowy połączeń:
Podłączenie odbiornika sterowania częstotliwością akustyczną
Sposób postępowania:
- Odłączyć produkt od napięcia ( > Odłączanie produktu od napięcia).
- Podłącz przewód przyłączeniowy do cyfrowego nadajnika sygnału (patrz instrukcja producenta).
- Zdjąć powłokę z kabla przyłączeniowego 150 mm.
- Zdjąć izolację z wymaganych żył 6 mm.
- Niepotrzebne żyły skróć aż do powłoki kabla.
- W razie potrzeby na przewody założyć tulejki.
- Przeprowadzić kabel przyłączeniowy przez dławnicę kablową przyłącza źródła sygnału wejścia cyfrowego.
- Wprowadzić kabel przyłączeniowy do wnętrza produktu przez otwór w obudowie dla przyłącza źródła sygnału wejścia cyfrowego.
- Nałożyć na kabel 2 dołączone w zestawie rdzenie ferrytowe.
- Przyłączyć przewody do dołączonych w zestawie listew zaciskowych. Zwracać przy tym uwagę na przyporządkowanie biegunów. Jeżeli wykorzystywana ma być wyłącznie funkcja szybkiego zatrzymania, przewody przyłączyć tylko do 2-biegunowej listwy zaciskowej. Jeżeli wykorzystywane mają być wszystkie funkcje, przewody przyłączyć do 5-biegunowej listwy zaciskowej.
- Wetknąć listwę zaciskową do gniazda przyłącza źródła sygnału cyfrowego.
- Upewnić się poprzez lekkie pociągnięcie za przewody, że są one mocno osadzone w zaciskach.
- Ręcznie dokręcić dławnicę kablową.
