Signaalbron op digitale ingang aansluiten


Vakman

Op de digitale ingang van het product bestaat de mogelijkheid, een digitale signaalbron (bijv. ontvanger voor rimpelspanning of afstandsbesturing) aan te sluiten. Deze moet worden aangesloten, wanneer dit door de netwerkexploitant is voorgeschreven.

Aanvullend vereist materiaal (niet bij de leveringsomvang inbegrepen):

  • Indien nodig adereindhulzen

Voorwaarden:

  • De signaalbron moet technisch geschikt zijn voor aansluiting op de digitale ingangen Technische gegevens).

  • De aangesloten digitale signaalbron is veilig van de netspanning geïsoleerd. Bij de aansluiting van de digitale signaalbron wordt het potentiaalvrije contact of een extern potentiaalvrij contact gebruikt.

Overzicht:

7319693836

Pinconfiguratie

Pin

Pinconfiguratie

Toelichting

1

DI1

Digitale ingang

2

DI2

Digitale ingang

3

DI3

Digitale ingang

4

DI4

Digitale ingang

5

24 V

Uitgang spanningsvoorziening

6

DI5

Snelstop

7

24 V

Uitgang spanningsvoorziening

Schakelschema:

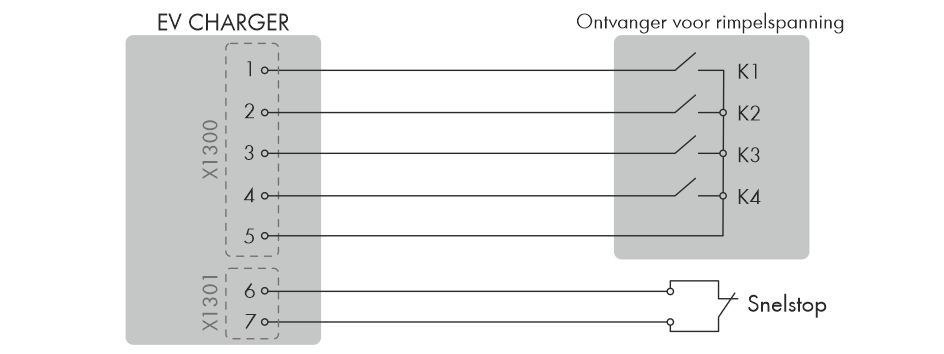

6825886476

Aansluiting van een ontvanger voor rimpelspanning

Werkwijze:

  1. Schakel het product spanningsvrij Schakel het product spanningsvrij).
  2. Sluit de aansluitkabel aan op de digitale signaalbron (zie handleiding van de fabrikant).
  3. De mantel van de aansluitkabel 150 mm verwijderen.
  4. Strip de benodigde aders 6 mm.
  5. Kort de niet benodigde aders in tot aan de kabelmantel.
  6. Indien nodig de leiding van adereindhulzen voorzien.
  7. De aansluitkabel door de kabelschroefverbinding voor de aansluiting van een signaalbron op de digitale ingang leiden.
  8. De aansluitkabel door de kabeldoorvoer voor de aansluiting van een signaalbron op de digitale ingang in het product leiden.
  9. 7767554188
  10. De 2 ferrieten uit de leveringsomvang over de kabel plaatsen.
  11. 6825929740
  12. De leiding op de meegeleverde klemmenstrook aansluiten. Let daarbij op de configuratie van de pinnen. Wanneer alleen de snelstop-functie moet worden gebruikt, de leiding alleen op de 2-polige klemmenstrook aansluiten. Wanneer alle functies moeten worden gebruikt, moeten de leidingen alleen op de 5-polige klemmenstrook worden aangesloten.
  13. 6825930124
  14. De klemmenstrook in de bus voor de aansluiting van een digitale signaalbron steken.
  15. Door licht trekken aan de leidingen waarborgen, dat de leidingen vast in de klemmen steken.
  16. Draai de kabelschroefverbinding handvast aan.
