Ansluta signalkällan till den digitala ingången
Kvalificerad personal
Det går att ansluta en digital signalkälla (t.ex. rundstyrningsmottagare eller fjärrövervakningsenhet) till produktens digitala ingång. Sådan utrustning måste anslutas om detta krävs av nätägaren.
Extra material som behövs (ingår inte i leveransen):
Använd ändhylsor om det behövs
Förutsättningar:
Signalkällan måste vara tekniskt lämpad för att anslutas till de digitala ingångarna ( > Tekniska data).
Den anslutna digitala signalkällan är säkert separerad från nätpotentialen. Vid anslutningen av den digitala signalkällan används den potentialfria kontakten eller en extern potentialfri kontakt.
Översikt:
Kontaktstiftens konfiguration
Kontaktstift | Kontaktstiftens konfiguration | Förklaring |
|---|---|---|
1 | DI1 | Digital ingång |
2 | DI2 | Digital ingång |
3 | DI3 | Digital ingång |
4 | DI4 | Digital ingång |
5 | 24 V | Utgång spänningsförsörjning |
6 | DI5 | Snabbstopp |
7 | 24 V | Utgång spänningsförsörjning |

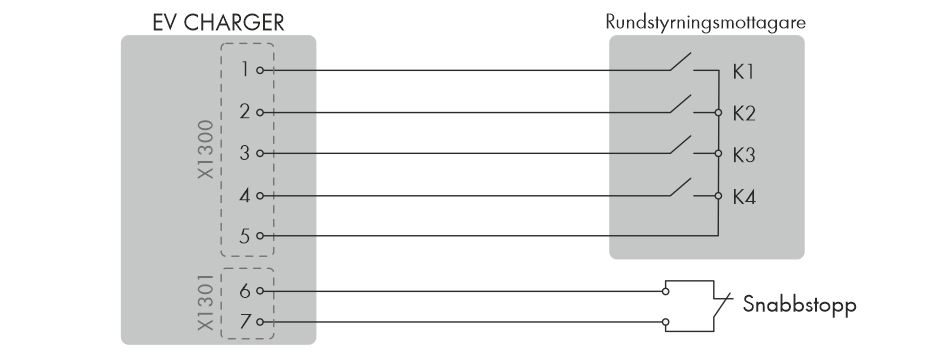

Kopplingsöversikt:
Anslutning av en rundstyrningsmottagare
Tillvägagångssätt:
- Koppla produkten spänningslös ( > Koppla produkten spänningslös).
- Anslut anslutningskabeln till den digitala signalkällan (se tillverkarens anvisning).
- Skala av anslutningskabeln 150 mm.
- Avisolera de ledare som behövs 6 mm.
- Korta av de ledare som inte behövs i höjd med kabelmanteln.
- Sätt på ändhylsor på ledarna om det behövs.
- Dra anslutningskabeln genom kabelförskruvningen för anslutning av en signalkälla till den digitala ingången.
- Dra anslutningskabeln genom kabelgenomföringen för anslutning av en signalkälla till den digitala ingången och in i produkten.
- Dra på de två bifogade ferritringarna på kabeln.
- Anslut ledarna till bifogade kopplingsplintar. Observera kontaktstiftens konfiguration. Om det bara är snabbstoppsfunktionen som ska användas ska ledarna anslutas till den 2-poliga kopplingsplinten. Om alla funktioner ska användas ska ledarna anslutas till den 5-poliga kopplingsplinten.
- Stick in kopplingsplinten i uttaget för anslutning av en digital signalkälla.
- Dra lite i ledarna för att kontrollera att de sitter fast ordentligt i anslutningspunkterna.
- Dra åt kabelförskruvningen för hand.
