Raccordement de la source de signaux à l’entrée numérique
Personnel qualifié
À l’entrée numérique du produit, il est possible de raccorder une source de signaux numériques (récepteur de télécommande centralisée ou appareil de commande à distance, par exemple). Celle-ci doit être raccordée si cela est prescrit par l’exploitant de réseau.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
-
Embouts de câblage si nécessaire
Conditions requises :
La source de signaux doit être techniquement adaptée au raccordement aux entrées numériques ( > Caractéristiques techniques).
Le signal de sources numériques raccordé présente une déconnexion sécurisée du potentiel réseau. Pour le raccordement de la source de signaux numériques, l’on utilise le contact libre de potentiel ou un contact libre de potentiel externe.
Vue d’ensemble :
Affectation des broches
|
Broche |
Affectation de la broche |
Explication |
|---|---|---|
|
1 |
DI1 |
Entrée numérique |
|
2 |
DI2 |
Entrée numérique |
|
3 |
DI3 |
Entrée numérique |
|
4 |
DI4 |
Entrée numérique |
|
5 |
24 V |
Sortie d’alimentation en tension |
|
6 |
DI5 |
Arrêt rapide |
|
7 |
24 V |
Sortie d’alimentation en tension |

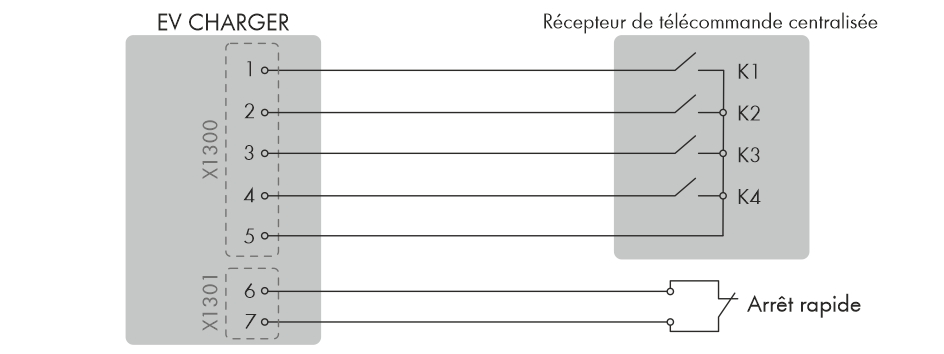

Vue d’ensemble du câblage :
Raccordement d’un récepteur de télécommande centralisée
Procédure :
- Mettez le produit hors tension ( > Mise hors tension du produit).
- Raccordez le câble de raccordement à la source de signaux numériques (voir instructions du fabricant).
- Ôtez la gaine du câble de raccordement sur 150 mm.
- Dénudez les conducteurs isolés requis sur 6 mm.
- Raccourcissez les conducteurs isolés inutiles jusqu’à la gaine de câble.
- Si nécessaire, munissez les conducteurs d’embouts de câblage.
- Insérez le câble de raccordement dans le presse-étoupe pour le raccordement d’une source de signaux à l’entrée numérique.
- Insérez le câble de raccordement dans le produit à travers l’ouverture de boîtier pour le raccordement d’une source de signaux à l’entrée numérique.
- Faites passer les 2 ferrites fournies sur le câble.
- Raccordez les conducteurs aux plaques à bornes fournies. Faites attention à l’affectation des broches. Si seule la fonction d’arrêt rapide doit être utilisée, raccordez les conducteurs uniquement à la plaque à bornes à 2 pôles. Si toutes les fonctions doivent être utilisées, branchez les conducteurs à la plaque à bornes à 5 pôles.
- Enfichez la plaque à bornes dans l’embase pour le raccordement d’une source de signaux numériques.
- Tirez légèrement sur les conducteurs pour vérifier qu'ils sont correctement insérés dans les points de serrage.
- Serrez le presse-étoupe à la main.
