Collegamento della sorgente di segnale all’ingresso digitale
Tecnico specializzato
Sull'ingresso digitale del prodotto è possibile collegare una sorgente di segnale digitale (ad es. ricevitore di comandi centralizzati o telecomando), che deve essere collegata se indicato dal gestore di rete.
Altro materiale necessario (non compreso nel contenuto della fornitura):
-
Se necessario, utilizzare i puntalini
Requisiti:
La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi digitali ( > Dati tecnici).
La sorgente di segnale digitale collegata è isolata in modo sicuro dal potenziale di rete. Quando si collega la sorgente del segnale digitale, viene utilizzato il contatto a potenziale zero o un contatto esterno a potenziale zero.
Panoramica:
Assegnazione dei pin
|
Pin |
Assegnazione dei pin |
Spiegazione |
|---|---|---|
|
1 |
DI1 |
Ingresso digitale |
|
2 |
DI2 |
Ingresso digitale |
|
3 |
DI3 |
Ingresso digitale |
|
4 |
DI4 |
Ingresso digitale |
|
5 |
24 V |
Uscita alimentazione di tensione |
|
6 |
DI5 |
Arresto rapido |
|
7 |
24 V |
Uscita alimentazione di tensione |

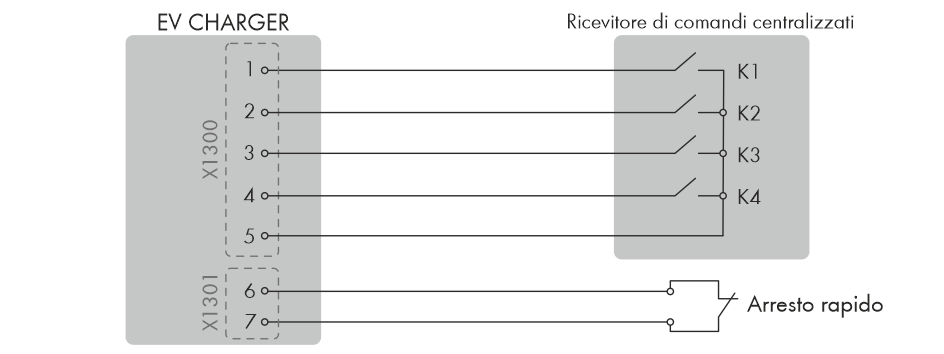

Panoramica dei collegamenti:
Collegamento di un ricevitore di comandi centralizzati
Procedura:
- Scollegare il prodotto ( > Scollegamento del prodotto).
- Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del produttore).
- Spelare 150 mm il cavo di collegamento.
- Spelare i conduttori 6 mm.
- Accorciare i conduttori non necessari fino alla guaina.
- Se necessario, predisporre i puntalini sul conduttore.
- Far passare il cavo di collegamento attraverso il pressacavo per il collegamento di una sorgente di segnale all'ingresso digitale.
- Far passare il cavo di collegamento attraverso l'apertura dell'involucro per il collegamento di una sorgente di segnale all'ingresso digitale nel prodotto.
- Inserire 2 ferriti della fornitura attraverso il cavo.
- Connettere il conduttore alle morsettiere in dotazione. Rispettare l’assegnazione dei pin. Se si deve utilizzare solo la funzione di arresto rapido, collegare i conduttori solo alla morsettiera a 2 poli. Se si devono utilizzare tutte le funzioni, collegare i conduttori alla morsettiera a 5 poli.
- Inserire i morsetti nella presa per il collegamento di una sorgente di segnale digitale.
- Accertarsi che i conduttori siano saldamente collegati ai punti di fissaggio tirandoli leggermente.
- Serrare a mano il pressacavo.
