Uruchamianie produktu


Specjalista

UWAGA

Dotyczy tylko EVC22-3AC-10: Uszkodzenie pojazdu w trybie pracy awaryjnej

W trybie pracy awaryjnej 3-fazowe odbiorniki można podłączyć do 1-fazowej publicznej sieci elektroenergetycznej poprzez sprzężenie faz. Może to spowodować uszkodzenie pojazdu.

  1. Tryb pracy awaryjnej należy wcześniej uzgodnić z producentem pojazdu i musi on być przez niego zaakceptowany.
  2. Przy sprzęganiu faz do sieci zasilania awaryjnego wolno podłączać wyłącznie 1-fazowe odbiorniki.

Należy przestrzegać poniższych wskazówek dotyczących kabla do ładowania

  1. Kabel do ładowania wolno tylko odłączać, trzymając go za wtyczkę; nie wolno odłączać kabla od gniazda ładowania poprzez jego wyciąganie.
  2. Kabel do ładowania nie może posiadać uszkodzeń mechanicznych (nie wolno go zginać, ściskać lub najeżdżać nań), a w obszarze stykowym nie może on mieć kontaktu ze źródłami ciepła, wodą ani zanieczyszczeniami.
  3. Nie wolno stosować uszkodzonych, zniszczonych lub zabrudzonych wtyczek do ładowania.
  4. Nie stosować przedłużek do kabla.
  5. Nie stosować żadnych przejściówek.
  6. Przed podłączeniem posiadanego pojazdu do stacji ładowania należy przestrzegać wskazówek i instrukcji do pojazdu.
  7. Gdy kabel do ładowania nie jest stosowany należy go zabezpieczyć osłoną.
  8. Nie wystawiać kabla na naprężenie rozciągające. Nie dotykać styków kontaktowych.
  9. Unikać splątania kabla do ładowania.
  10. Podczas ładowania rozwinąć cały kabel do ładowania.
  11. Rozwinięty kabel do ładowania stwarza zagrożenie potknięciem się. Po zakończeniu ładowania kabel do ładowania należy prawidłowo odłożyć na miejsce lub zawiesić na uchwycie kablowym.
  12. Kabel do ładowania jest częścią podlegającą zużyciu i należy go regularnie (przed każdym ładowaniem) poddawać kontroli wzrokowej.

Wymagania:

  • Został dobrany i zainstalowany właściwy wyłącznik nadmiarowo-prądowy AC.
    Wskazówka: stacja ładowania nie posiada własnego wyłącznika sieciowego. Wyłącznik nadmiarowo-prądowy przewodu zasilającego służy jako urządzenie rozłączające.

  • Produkt musi być prawidłowo zamontowany.

  • Wszystkie przewody są prawidłowo podłączone.

  • Pokrywa obudowy musi być zamontowana.

Sposób postępowania:

    7905049484
  1. Lekko przechylić pokrywę obudowy i nałożyć ją na osłonę złączy, a następnie całkowicie ją zamknąć.
  2. 6845166732
  3. Dokręcić śruby w przedstawionej na ilustracji kolejności (TX25, moment dokręcenia: 6 Nm ± 0,3 Nm). Na końcu ponownie dokręcić pierwszą śrubę.
  4. 7917491212
  5. Dokręcić 3 śruby osłony złączy w podanej kolejności (TX20, moment dokręcenia: 3,5 Nm).
  6. Owinąć kabel do ładowania wokół obudowy.
  7. Niewykorzystywane otwory w obudowie zamknąć za pomocą dławnic kablowych.
  8. Upewnić się, że wszystkie dławnice kablowe wyposażone są we wkładki uszczelniające oraz że wkładki te nie wysunęły się z właściwego położenia.
  9. Włączyć wyłącznik nadmiarowo-prądowy AC.
  10. Poczekać, aż produkt rozpocznie pracę. Trwa to około 4 minuty. Przez ten czas aktualny stan produktu sygnalizowany jest za pośrednictwem diod LED Diody LED).
  11. Upewnić się, że stacja ładowania znajduje się w trybie szybkiego ładowania.
  12. 9840059276
  13. Sprawdzić stację ładowania zgodnie z normą IEC 61851 przy użyciu odpowiedniego urządzenia pomiarowego. Podłączyć kabel ładowania do urządzenia pomiarowego.
  14. Wypełnić protokół kontroli zgodnie z normą IEC 61851. Przykład protokołu z badania można znaleźć na stronie pod adresem www.SMA-Solar.com.
  15. Usunąć ewentualne stwierdzone nieprawidłowości.
  16. 6845175180

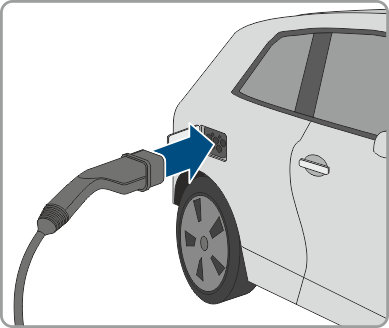

  17. Po prawidłowym zakończeniu badania przyłączyć kabel do ładowania do pojazdu.
  18. Zapalają się wszystkie 3 diody LED. Rozpoczyna się faza uruchomienia.
  19. Po upływie ok. 90 sekund wszystkie 3 diody LED gasną.
  20. W zależności od dostępnej mocy zielona dioda LED pulsuje lub świeci się światłem ciągłym. Trwa ładowanie pojazdu.
  21. Jeżeli wciąż miga zielona dioda LED, oznacza to, że nie zostały spełnione warunki uruchomienia procesu ładowania. Po spełnieniu warunków dla procesu ładowania stacja ładowania rozpoczyna ładowanie pojazdu.
  22. Jeśli czerwona dioda LED świeci się światłem ciągłym, to wystąpiło jakieś zdarzenie. Na podstawie komunikatu o zdarzeniu zidentyfikować zdarzenie i w razie potrzeby podjąć odpowiednie działania.
  23. 9840059660
  24. Po zakończeniu procesu ładowania odłączyć kabel do ładowania od pojazdu i owinąć go wokół produktu.
