Conexión de la fuente de señal a una entrada digital


Especialista

En la entrada digital del producto existe la posibilidad de conectar una fuente de señal digital (como un receptor estático de telemando centralizado o un equipo de telecontrol). Deben conectarse si así lo prescribe el operador de red.

Material adicional necesario (no incluido en el contenido de la entrega):

  • En caso necesario, virolas

Requisitos:

  • La fuente de señal debe ser adecuada desde el punto de vista técnico para la conexión a las entradas digitales Datos técnicos).

  • La fuente de señal digital conectada está separada de forma segura de la tensión de red. Al conectar la fuente de señal digital se utiliza el contacto sin potencial o un contacto sin potencial externo.

Esquema:

7319693836

Asignación de patillas

Patilla

Asignación de patillas

Explicación

1

DI1

Entrada digital

2

DI2

Entrada digital

3

DI3

Entrada digital

4

DI4

Entrada digital

5

24 V

Salida del suministro de tensión

6

DI5

Parada rápida

7

24 V

Salida del suministro de tensión

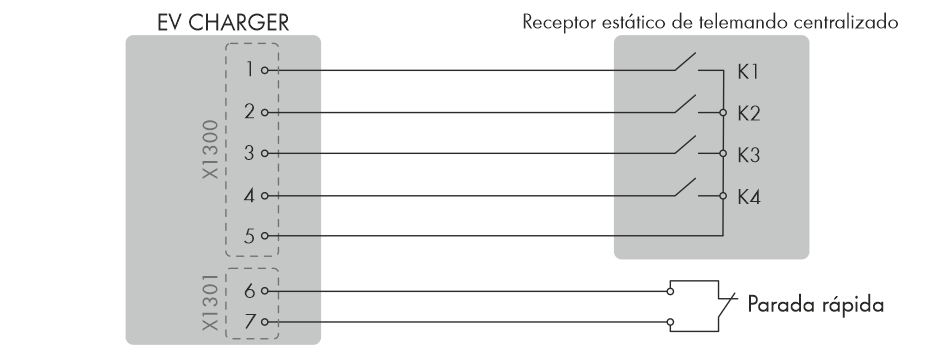

Esquema de interconexión:

6825886476

Conector de un receptor estático de telemando centralizado

Procedimiento:

  1. Desconecte el producto de la tensión Desconexión del producto de la tensión).
  2. Conecte el cable de conexión a la fuente de señal digital (consulte las instrucciones del fabricante).
  3. Pele el cable de conexión 150 mm.
  4. Pele los conductores necesarios 6 mm.
  5. Recorte los conductores que no sean necesarios hasta el revestimiento del cable.
  6. En caso necesario, coloque las virolas en los conductores.
  7. Pase el cable de conexión a través del racor atornillado para cables para la conexión de una fuente de señal a la entrada digital.
  8. Pase el cable de conexión al producto a través de la abertura en la carcasa para la conexión de una fuente de señal a la entrada digital.
  9. 7767554188
  10. Pase las 2 ferritas del contenido de la entrega por el cable.
  11. 6825929740

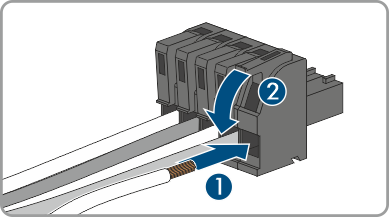

  12. Conecte los conductores a las cajas de bornes suministradas. Preste atención a la asignación de patillas. Si solo debe utilizarse la función de parada rápida, conecte el conductor únicamente a la caja de bornes de 2 polos. Si deben utilizarse todas las funciones, conecte los conductores a la caja de bornes de 5 polos.
  13. 6825930124
  14. Inserte la caja de bornes en el conector hembra para la conexión de una fuente de señal digital.
  15. Asegúrese de que los conductores estén fijos en los puntos de embornaje tirando ligeramente de ellos.
  16. Apriete con la mano el racor atornillado para cables.
