Raccordement au réseau électrique public
Personnel qualifié
Exigences en matière de câbles AC :
Diamètre extérieur : 18 mm à 25 mm
Section de conducteur : 6 mm² (souple/rigide) ou 10 mm² (souple, rigide)
Longueur de dénudage de l’isolant intérieur : 12 mm
Longueur de dénudage de l’isolant extérieur : 20 cm
Le câble doit être dimensionné conformément aux directives locales et nationales concernant le dimensionnement des câbles. Ces directives influencent les exigences relatives à la section minimale de conducteur. Le dimensionnement des câbles dépend, entre autres, des facteurs d’influence suivants : courant nominal AC, type de câble, type de pose, faisceaux de câbles, température ambiante et pertes maximales au niveau du câble.
Unité de surveillance du courant de défaut :
La station de charge dispose d’un dispositif à courant différentiel résiduel de type A présentant un courant différentiel assigné de 30 mA. Un dispositif à courant différentiel résiduel DC de 6 mA est également déjà intégré dans la station de charge. Chaque station de charge de l’installation doit être raccordée au réseau électrique public via son propre dispositif à courant différentiel résiduel et un disjoncteur miniature ( > Réglage du nombre de conducteurs de ligne et de leur position).
Procédure pour une puissance de charge maximale de 22 kW :
- Coupez le disjoncteur miniature.
- Ôtez la gaine du câble AC sur 20 cm.
- Dénudez les conducteurs isolés sur 10 mm à 12 mm.
- Introduisez le câble AC dans le produit à travers le presse-étoupe. Pour cela, dévissez l’écrou-raccord (M32).
- Raccordez les conducteurs N, L1, L2 et L3 sur le dispositif à courant différentiel résiduel de droite en respectant le marquage (PZ2, couple de serrage : 2,5 à 3 Nm).

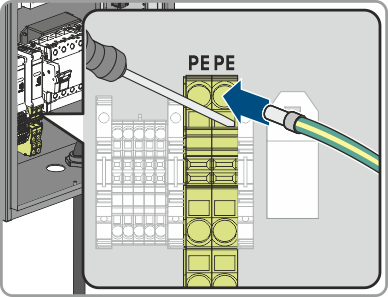

- Raccordez le conducteur de protection à la plaque à bornes en respectant le marquage.
- Assurez-vous que tous les connecteurs sont correctement raccordés.
- Vissez l’écrou-raccord du presse-étoupe à la main.
Procédure pour une puissance de charge maximale de 2 x 22 kW :
- Coupez le disjoncteur miniature.
- Ôtez la gaine du câble AC sur 20 cm.
- Dénudez les conducteurs isolés sur 10 mm à 12 mm.

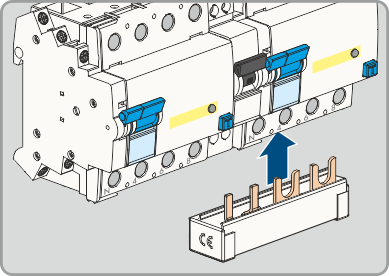

- Dégagez le rail de phase des deux dispositifs à courant différentiel résiduel (PZ2) et retirez-le.

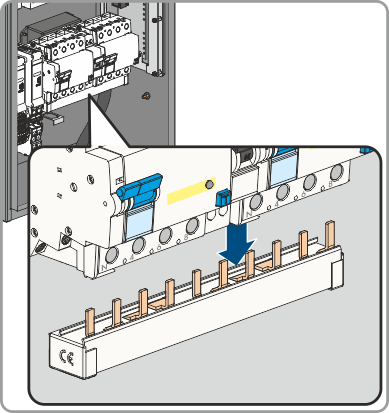

- Raccordez le rail de phase fourni pour l’alimentation propre au dispositif à courant différentiel résiduel de droite.
- Faites passer les deux câbles AC à travers les presse-étoupes pour les insérer dans le produit. Pour cela, desserrez les écrous-raccords (M32).

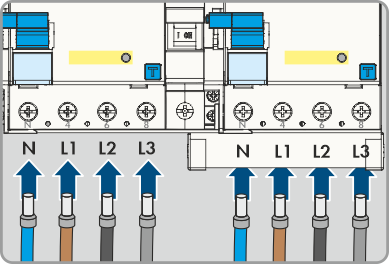

- Raccordez les conducteurs N, L1, L2 et L3 sur le dispositif à courant différentiel résiduel correspondant en respectant le marquage (PZ2, couple de serrage : 2,5 à 3 Nm).
- Raccordez le conducteur de protection à la plaque à bornes en respectant le marquage.
- Assurez-vous que tous les connecteurs sont correctement raccordés.
- Bien serrer les deux écrous-raccords des presse-étoupes à la main.
