Montage sur colonne
ATTENTION
Risque de blessure dû au poids du produit
Il existe un risque de blessure en cas de soulèvement incorrect et de chute du produit lors du transport et du montage.
- Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
Dans le cas d’un socle en béton fabriqué soi-même, le calcul, la conception et la fabrication relèvent de la responsabilité exclusive de l’exploitant ou de l’entreprise qui réalise le montage à la demande de l’exploitant.
Procédure :

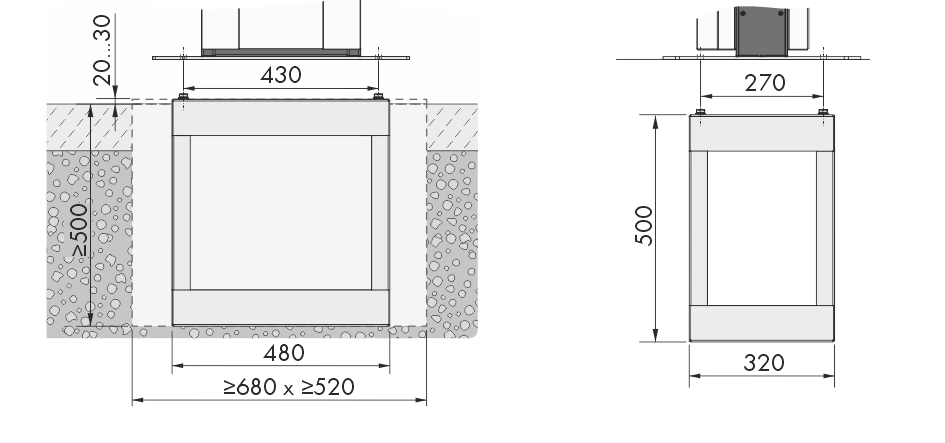

Dimensions du trou de fondation (Dimensions en mm)
- Assurez-vous que le câble AC est suffisamment long pour être raccordé au produit.

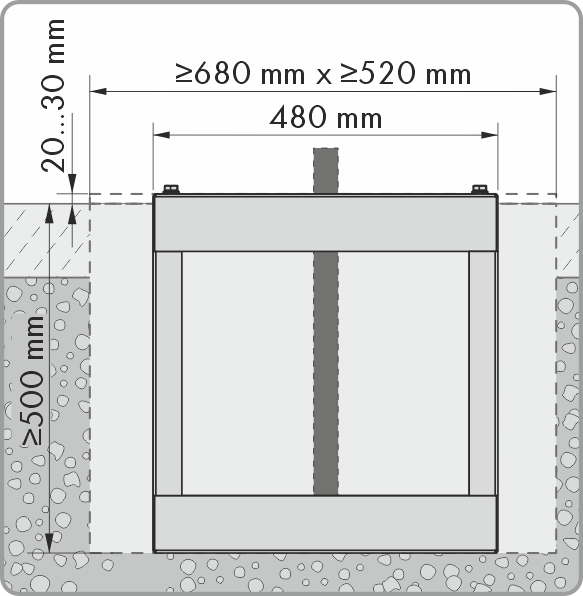

- Creusez un trou de fondation aux dimensions indiquées : largeur ≥680 mm x hauteur ≥500 mm x profondeur ≥520 mm.

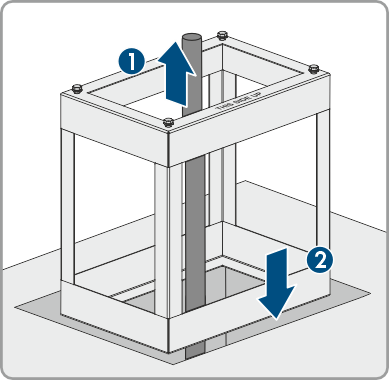

- Introduisez la pièce de terre du socle dans le trou et guidez le câble AC vers le haut.

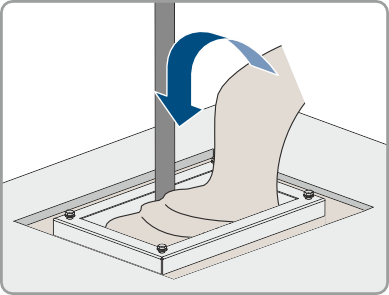

- Bétonnez la pièce de terre du socle avec du béton de classe C30/37.
- Attendez que le béton ait complètement pris avant de commencer le montage du socle.
- Retirez d’abord les 4 vis (M10x20) et les 4 rondelles (M10) de la pièce de terre.

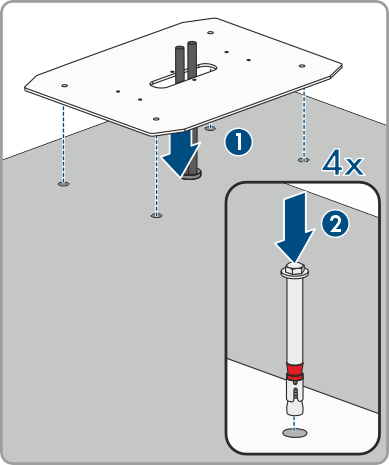

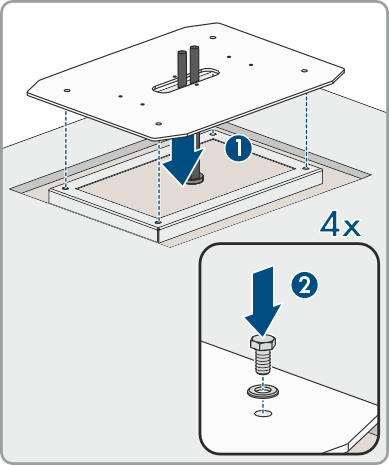

Ensuite, positionnez la plaque de base sur les 4 trous de la pièce de terre de la colonne. Vissez la plaque de base avec les 4 vis (M10x20) et les 4 rondelles (M10) de la colonne (surplat de 16). - En option : vous pouvez également fixer la plaque de base directement sur une surface de montage adaptée. Pour cela, percez 4 trous et vissez la plaque de base à l’aide de 4 chevilles pour fixations lourdes (M10x108, non comprises dans le contenu de livraison) (surplat de 16).

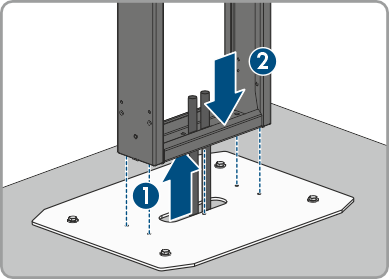

- Lors de la mise en place de la partie centrale, faites passer le câble AC dans la partie centrale du socle. Positionnez la partie centrale sur les 6 trous de la plaque de base. Ce faisant, faites attention au poids.

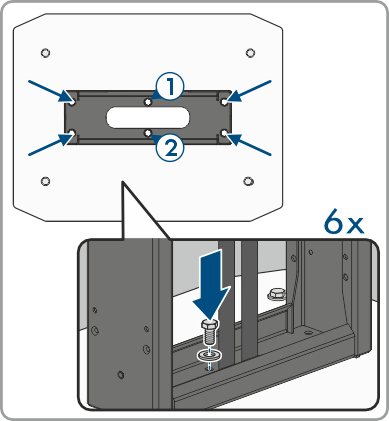

- Vissez la partie centrale du socle à l’aide des 6 vis (M8x10) et des rondelles (surplat de 13, couple de serrage : 25 Nm). Fixez en premier lieu les deux vis au milieu de la partie centrale.

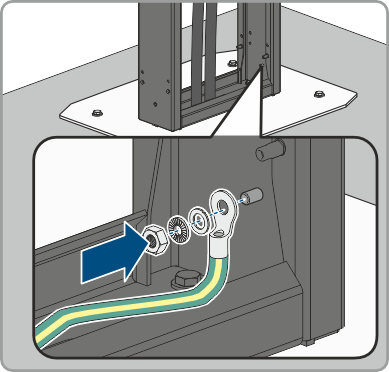

- Mise à la terre supplémentaire : raccordez le conducteur de protection au boulon de mise à la terre du socle. Fixez la cosse du câble sertie au boulon de mise à la terre. Pour cela, utilisez la rondelle (M6), la rondelle éventail (M6) et l’écrou (M6) du contenu de livraison du socle, et serrez-les.

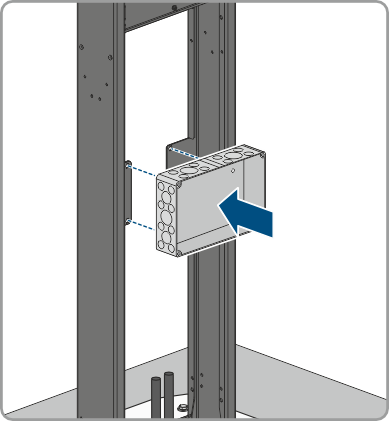

- En option : vous pouvez positionner un boîtier vide (non contenu dans la livraison) sur la partie centrale du socle (largeur 254 mm x hauteur 180 mm x profondeur 84 mm).

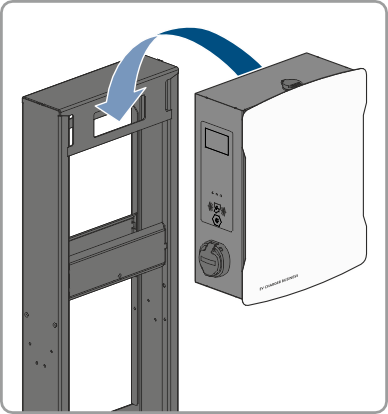

- Accrochez le produit au socle.
- Ouvrez le couvercle du boîtier avec la clé de produit.
- Retirez le câble de mise à la terre du couvercle.
- Retirez le couvercle de sécurité. Pour ce faire, desserrez les 2 écrous. Sur les produits EVCB-LB-3AC-ECC-10 et EVCB-3AC-ECC-10 se trouvent des sceaux de sécurité sur les 2 écrous.

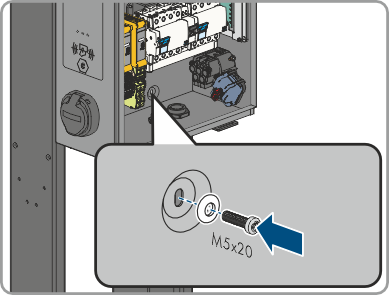

- Fixez le produit à l’aide de la rondelle d’étanchéité (M6) (fournie dans le contenu de la livraison) et de la vis (M5x20) (fournie dans le contenu de livraison du socle) (TX25, couple de serrage : 5 Nm).
- Assurez-vous que le produit est bien raccordé.
- Raccordez le réseau électrique public ( > Raccordement au réseau électrique public).
- Raccordez le câble réseau ( > Raccordement des câbles réseau).

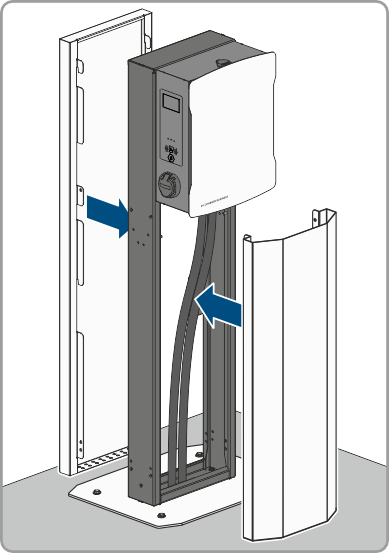

- Accrochez les couvercles avant et arrière sur la partie centrale du socle. Dans la partie centrale du socle se trouvent deux tiges support sur lesquelles doivent être accrochés les couvercles.

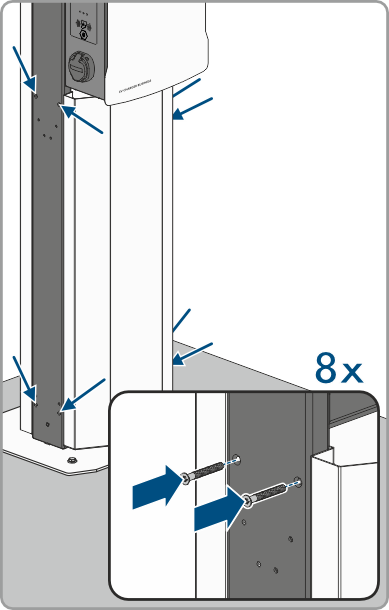

- Fixez les deux couvercles à l’avant et à l’arrière à l’aide des 8 vis (M5x40) du contenu de livraison du socle (TX25, couple de serrage : 5 Nm).

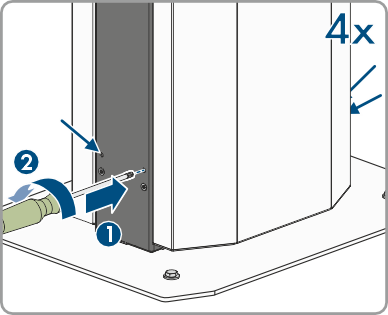

- Verrouillez les couvercles. Pour ce faire, introduisez un tournevis dans l’ouverture et tournez la tige filetée à fond vers la gauche (TX25, couple de serrage : 5 Nm). Répétez la procédure sur les 3 positions restantes.

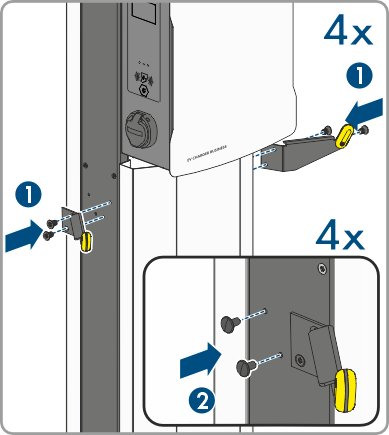

- Selon le modèle du produit, fixez le support de câble du côté du socle (M6x10). Obturez les ouvertures non utilisées à l’aide des clips en forme de sapin.
