Conditions requises pour le montage
Exigences relatives au lieu de montage :
AVERTISSEMENT
Danger de mort par incendie ou explosion
En dépit d’un assemblage réalisé avec le plus grand soin, tout appareil électrique peut présenter un risque d’incendie. Il peut en résulter des blessures graves, voire mortelles.
- N’installez pas le produit à proximité de matériaux ou de gaz facilement inflammables.
- N’installez pas le produit dans des zones présentant un risque d’explosion.
Conditions requises :
Choisissez pour le montage un terrain stable et plan.
Le terrain pour le montage doit être composé d’un matériau non inflammable.
Lors du montage, tenez toujours compte du fait que la fiche du câble de charge doit se trouver à une hauteur de 0,5 m à 1,5 m au-dessus du niveau du sol.
Le lieu de montage doit être adapté au poids et aux dimensions du produit ( > Caractéristiques techniques).
Le lieu de montage ne doit être soumis à aucun rayonnement solaire direct. Le rayonnement solaire direct sur le produit peut entraîner un vieillissement prématuré des pièces en matière plastique extérieures de l’onduleur ainsi qu’un réchauffement excessif de ce dernier. En cas de réchauffement excessif, le produit réduit sa puissance afin d’éviter une surchauffe.
Le lieu de montage doit être situé à une altitude inférieure à 2000 m au-dessus du niveau moyen de la mer.
Le lieu de montage doit être choisi de manière que le EV Charger et le véhicule puissent être reliés au câble de charge. Veillez à ce que le câble de charge ne soit pas tendu, pincé ou plié.
Aucun appareil supplémentaire ne doit être installé sous le produit.
Le lieu de montage devrait toujours être sécurisé et accessible facilement, sans qu’il soit nécessaire de recourir à un équipement supplémentaire (par exemple à des échafaudages ou à des plates-formes élévatrices). Dans le cas contraire, les interventions SAV ne pourront être effectuées que de manière restreinte.
Les conditions climatiques doivent être remplies ( > Caractéristiques techniques).

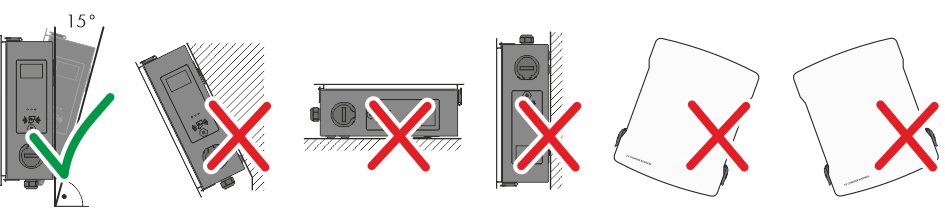

Positions de montage autorisées et non autorisées :
Le produit doit être monté uniquement dans une position autorisée. Cela permet d’éviter que de l’humidité pénètre dans le produit.
Le produit doit être monté de façon à ce que vous puissiez lire sans problème les messages qui s’affichent à l’écran et les signaux des DEL.

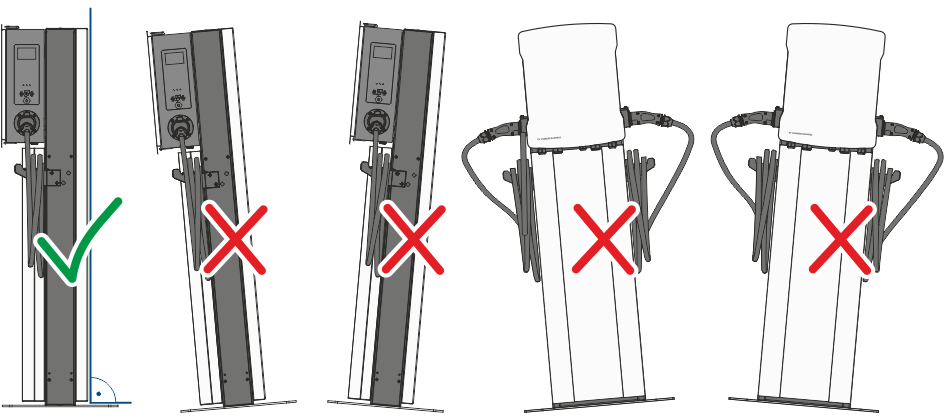

Positions de montage autorisées et non autorisées
Positions de montage autorisées et non autorisées

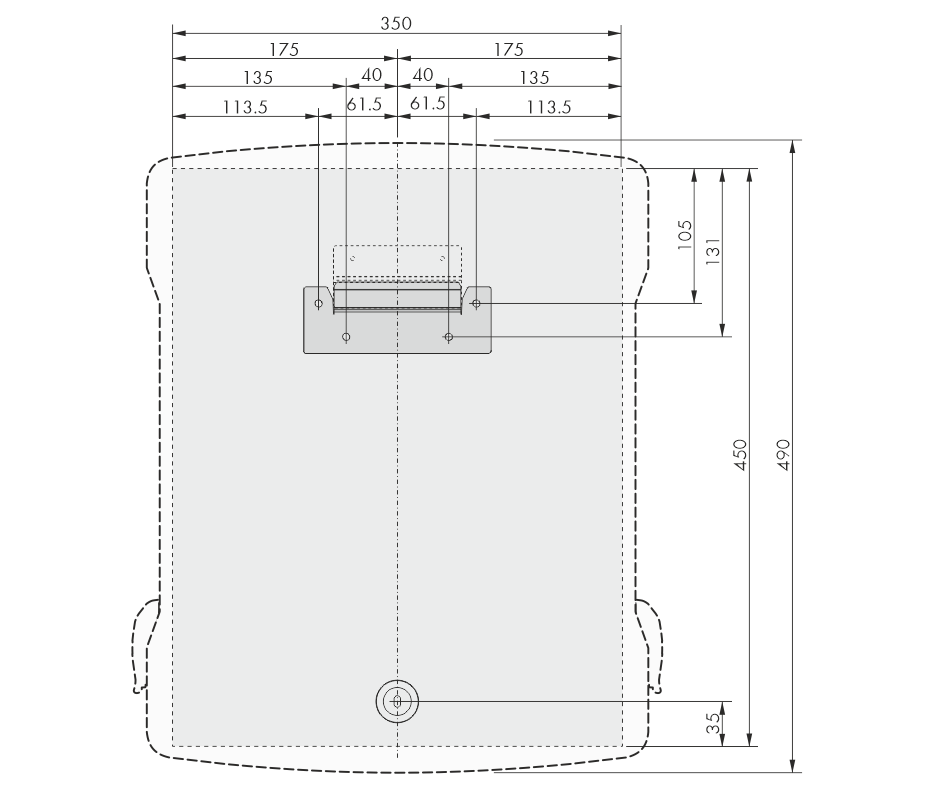

Cotes pour le montage mural :
Position des points de fixation (Dimensions en mm)

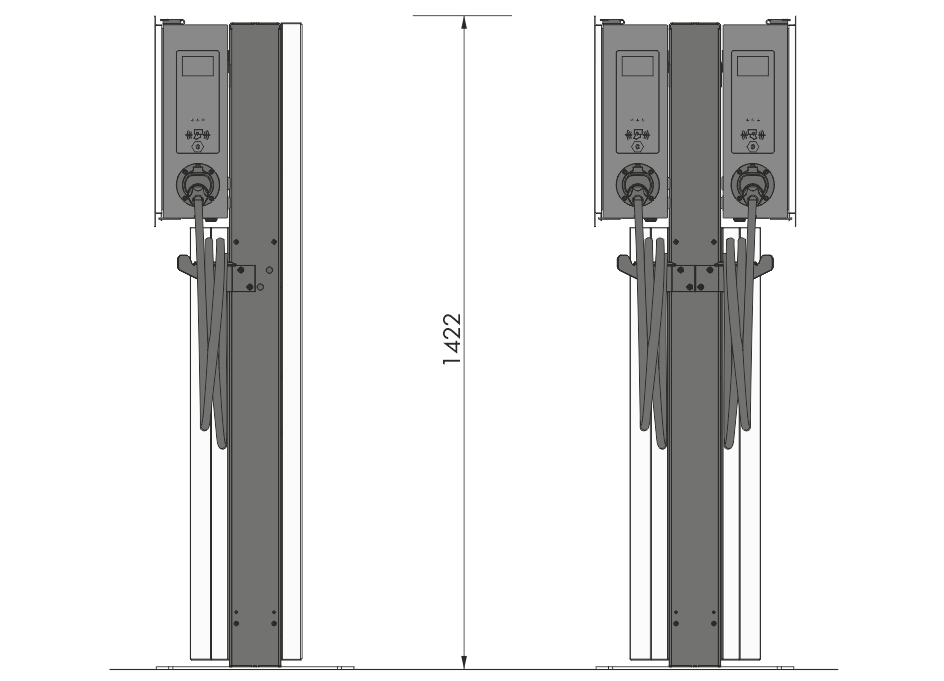

Cotes pour le montage du support :
Dimensions du socle (Dimensions en mm)

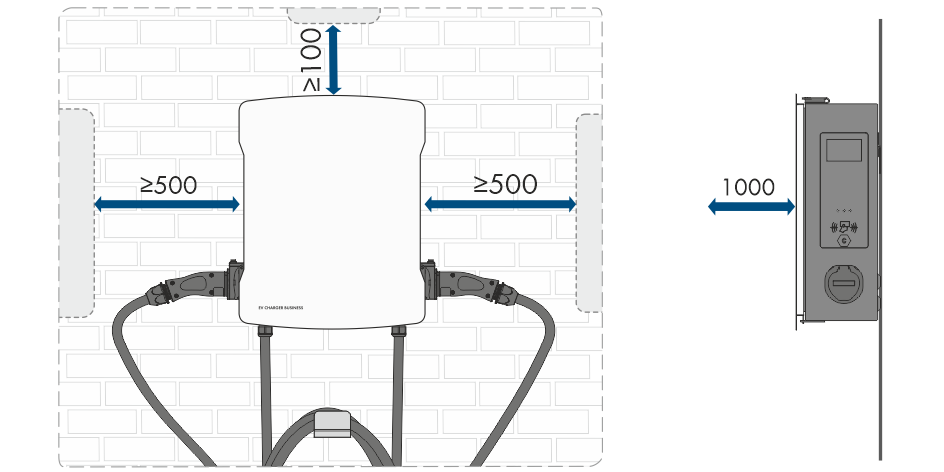

Distances recommandées en cas de montage mural :
Vous devez respecter les distances recommandées par rapport aux murs, aux autres stations de charge, aux onduleurs ou aux objets.
Si plusieurs produits sont montés dans une zone soumise à des températures ambiantes élevées, les distances entre les produits doivent être augmentées et un apport suffisant d’air frais doit être assuré.
Distances recommandées (Dimensions en mm)

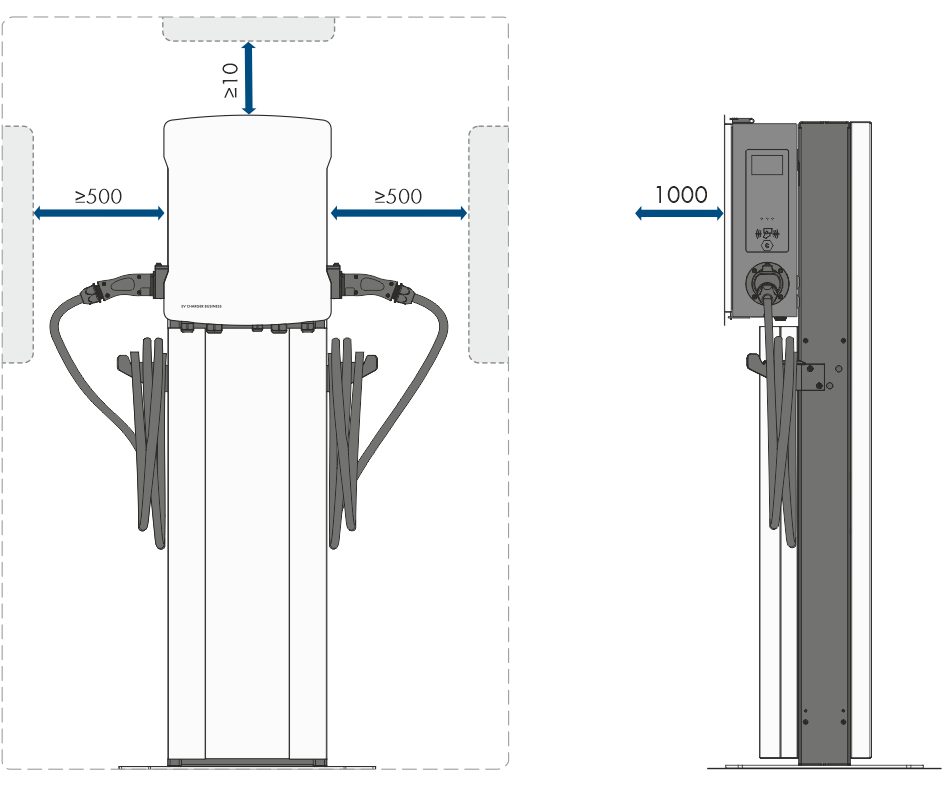

Distances recommandées pour le montage du support :
Distances recommandées (Dimensions en mm)
