Raccordement des câbles réseau
Personnel qualifié
DANGER
Danger de mort par choc électrique en cas de surtension en l’absence de protection contre les surtensions
En l’absence de protection contre les surtensions, les surtensions (provoquées par exemple par un impact de foudre) peuvent se propager par les câbles réseau ou d’autres câbles de communication dans le bâtiment et dans les appareils raccordés au même réseau. Le contact avec des composants conducteurs ou des câbles peut entraîner la mort ou des blessures mortelles due à un choc électrique.
- Assurez-vous que tous les appareils appartenant au même réseau sont intégrés dans la protection contre les surtensions existante.
- Lors de la pose des câbles réseau à l’extérieur, assurez-vous qu’une protection contre les surtensions adéquate est présente au point de transition des câbles réseau entre le produit à l’extérieur et le réseau à l’intérieur du bâtiment.
- L’interface Ethernet du produit est classée « TNV-1 » et offre une protection contre les surtensions jusqu’à 1,5 kV.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
1 câble réseau
Exigences relatives au câble réseau :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des spécifications suivantes relatives aux câbles :
Type de câble : 100BaseTx
Catégorie de câble : à partir de Cat6
Type de fiche : RJ45 de Cat6, ou plus élevé
Blindage : S/UTP, F/UTP ou plus élevé
Nombre de paires de conducteurs et section : au moins 2 x 2 x 0,22 mm²
Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de cordons patch : 50 m
Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de câbles d’installation : 100 m
Résistant aux rayons UV en cas de pose en extérieur.
Exigences relatives au routeur :
Une prise en charge du protocole DHCP par le routeur Internet, avec liaison d’adresse MAC, est recommandée. Si le protocole DHCP n’est pas pris en charge, une adresse IP comprise dans la plage d’adresses du routeur doit être attribuée manuellement à chaque appareil.
Fast-Ethernet à débit de transfert de données de 100 Mbit/s
Procédure :
- Mettez le produit hors tension ( > Mise hors tension du produit).

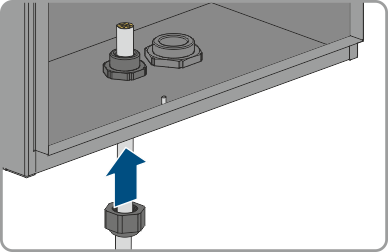

- Passez le câble réseau dans le presse-étoupe pour l’insérer dans le produit. Pour cela, dévissez l’écrou-raccord (M20).
- Dénudez le câble réseau (40 mm min.) et raccourcissez la tresse de blindage à environ 20 mm.
- Positionnez la tresse de blindage vers l’arrière et raccourcissez le blindage à 5 mm.

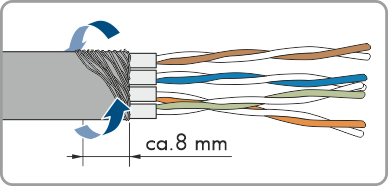

- Faites tourner la tresse de blindage de manière uniforme autour de la gaine de câble sur environ 8 mm.

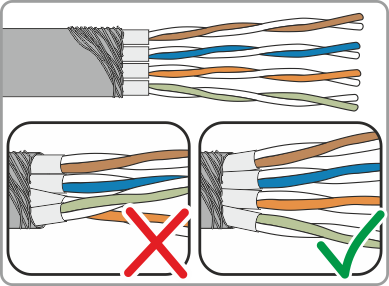

- Triez les paires de conducteurs isolés et assurez-vous qu’elles ne se croisent pas.

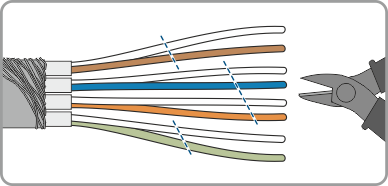

- Découpez-les en biais.

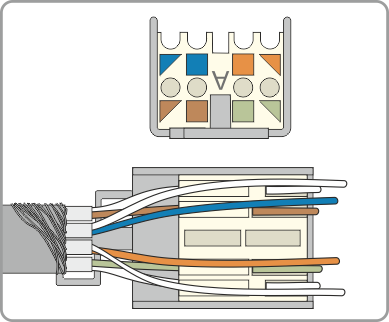

- Posez-les.
- Assurez-vous que les conducteurs isolés ne dépassent pas de plus de 0,5 mm. Installez le premier attache-câble fourni pour la décharge de traction et coupez l’extrémité.
- Pressez les deux parties du module avec une pince.

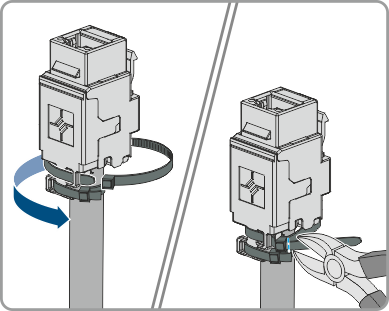

- Fixez le deuxième attache-câbles fourni et coupez l’extrémité.

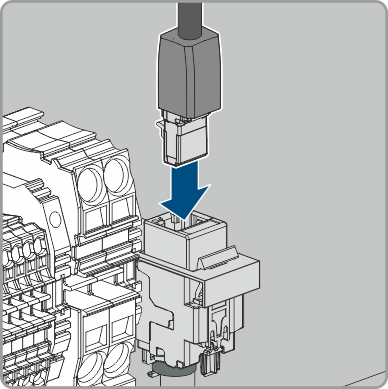

- Connectez le module RJ45 à la prise.
- Raccordez le câble réseau du Charge Controller au module RJ45.
- Vissez l’écrou-raccord du presse-étoupe à la main.

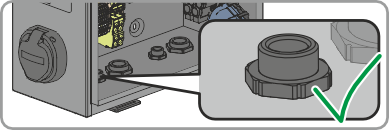

- Fermez les ouvertures non utilisées du boîtier et serrez la membrane de compensation de pression.
