Mise en service du produit

Personnel qualifié

Conditions requises :

  • Le disjoncteur miniature AC doit être correctement dimensionné et installé.

  • Le produit doit être montée correctement.

  • Tous les câbles doivent être correctement branchés.

Procédure :

  1. Fermez les ouvertures de boîtier non utilisées avec des plots de remplissage.
  2. Assurez-vous que tous les presse-éoupes disposent d’inserts d’étanchéité et que ces derniers sont bien maintenus.
    3. 8639301644

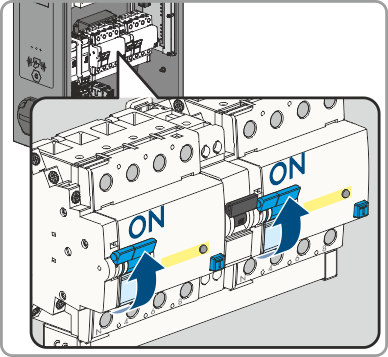

  3. Activez les deux dispositifs à courant différentiel résiduel.
  4. Activez le disjoncteur miniature interne pour l’alimentation propre ainsi que le disjoncteur miniature AC externe.
    5. 8639314828

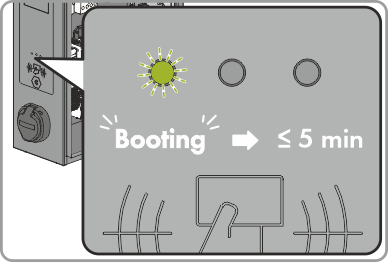

  5. Attendez que le produit soit opérationnel. Le processus dure environ 5 minutes.
  6. La DEL est allumée en vert.
  7. Fixez le couvercle de sécurité avec les 2 écrous.
    8. 8639315212

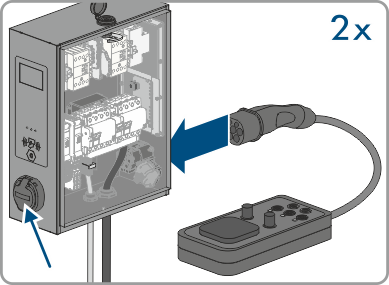

  8. Effectuez le contrôle de la station de charge selon CEI 61851 et remplissez le protocole de contrôle. Vous trouverez un exemple de protocole de contrôle sur la page produit, sur www.SMA-Solar.com.
    9. 8639301260
  9. Fermez le couvercle de boîtier.
  10. Assurez-vous que la station de charge charge sans erreur.
    Vérifier les sceaux de sécurité
