Montage mural
ATTENTION
Risque de blessure dû au poids du produit
Il existe un risque de blessure en cas de soulèvement incorrect et de chute du produit lors du transport et du montage.
- Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
Matériel de montage supplémentaire requis (non compris dans le contenu de livraison) :
Chevilles pour le montage mural
Procédure :

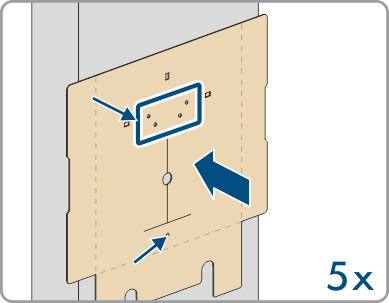

- Marquez la position des 5 trous à percer à l’aide du gabarit de perçage. Veillez à ce que les marquages soient alignés à l’horizontale.
- Percez les trous à l’aide d’un foret adapté.
- Selon la surface de montage, insérez les chevilles (non contenues dans la livraison) dans les trous de perçage.

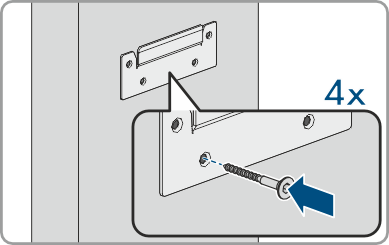

- Vissez le support mural à l’aide des 4 vis (M5x60) du contenu de livraison.

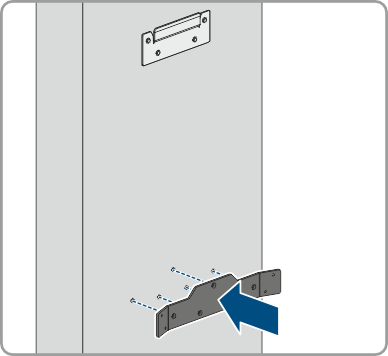

- En option : fixez le support de câble au mur (TX30) avec les 5 vis (6x50) fournies du kit pour support de câble.

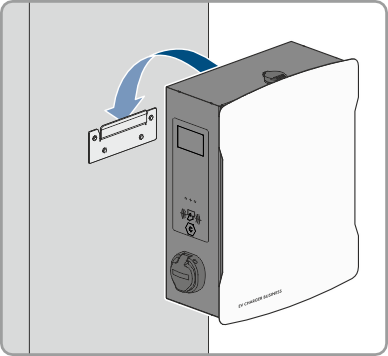

- Accrochez le produit au support mural.
- Ouvrez le couvercle de boîtier à l’aide de la clé fournie.
- Retirez le câble de mise à la terre du couvercle.

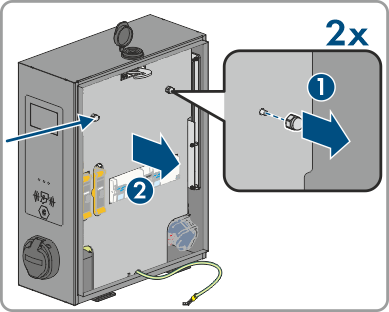

- Retirez le couvercle de sécurité. Pour ce faire, desserrez les 2 écrous. Sur les produits EVCB-LB-3AC-ECC-10 et EVCB-3AC-ECC-10 se trouvent des sceaux de sécurité sur les 2 écrous.

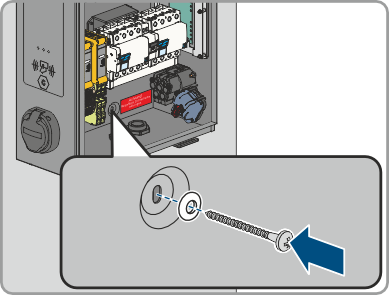

- Fixez le produit à l’aide de la rondelle d’étanchéité et de la vis (M5x60) comprises dans le contenu de livraison (PH5).
- Assurez-vous que le produit est bien raccordé.
