Contenu de la livraison Socle
Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, prenez contact avec le service.

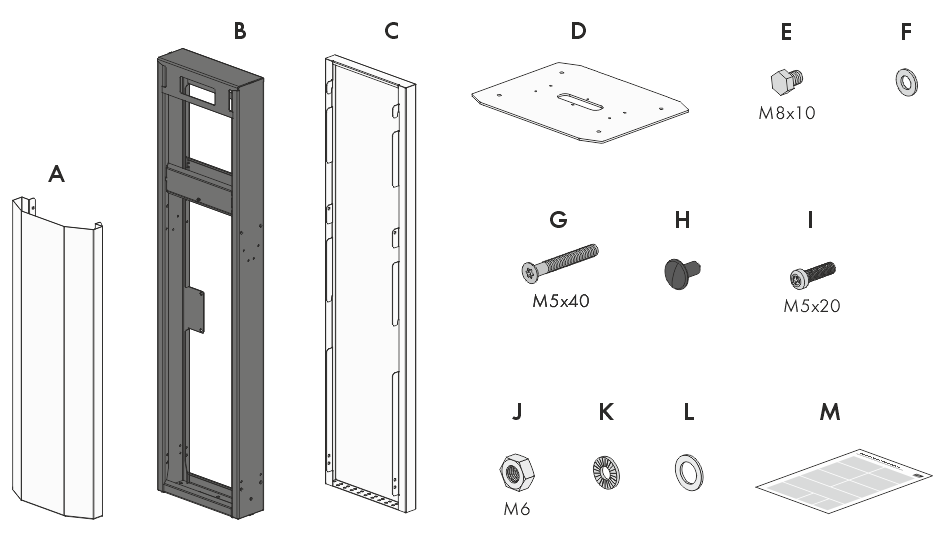

Socle d’un côté
Éléments du contenu de livraison
Position | Quantité | Désignation |
|---|---|---|
A | 1 | Couvercle avant |
B | 1 | Partie centrale |
C | 1 | Couvercle arrière |
D | 1 | Plaque de base |
E | 6 | Vis M8 x 10 |
F | 6 | Rondelle M8 |
G | 8 | Vis à tête fraisée M5x40 |
H | 8 | Clip en forme de sapin |
I | 1 | Vis à tête cylindrique M5x20 |
J | 1 | Écrou M6 |
K | 1 | Rondelle éventail M6 |
L | 1 | Rondelle M6 |
M | 1 | Instructions |

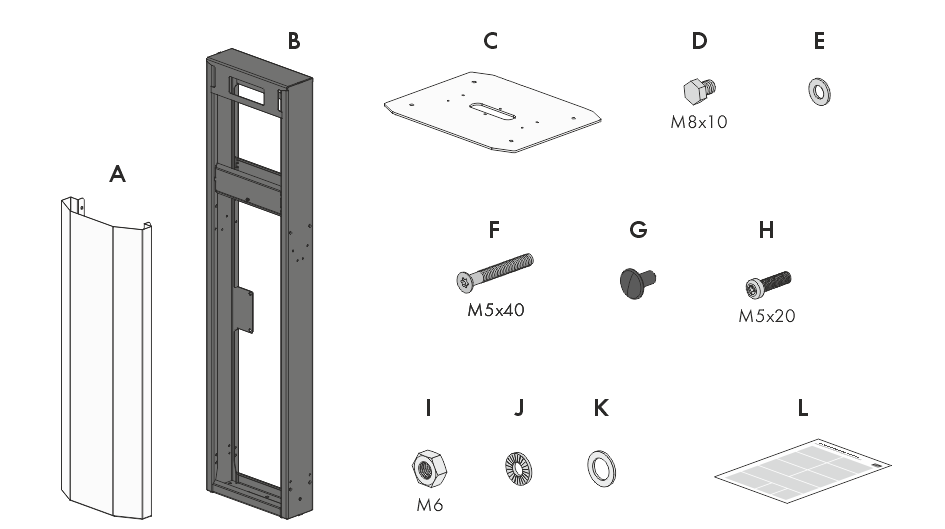

Socle des deux côtés
Éléments du contenu de livraison
Position | Quantité | Désignation |
|---|---|---|
A | 2 | Couvercle (avant et arrière) |
B | 1 | Partie centrale |
C | 1 | Plaque de base |
D | 6 | Vis M8 x 10 |
E | 6 | Rondelle M8 |
F | 8 | Vis à tête fraisée M5x40 |
G | 8 | Clip en forme de sapin |
H | 1 | Vis à tête cylindrique M5x20 |
I | 1 | Écrou M6 |
J | 1 | Rondelle éventail M6 |
K | 1 | Rondelle M6 |
L | 1 | Instructions |
