Захранване на консуматори на резервно електрозахранване в режим на паралелна работа с мрежата

В режим на паралелна работа с мрежата консуматорите на резервно електрозахранване могат да се захранват от обществената електрическа мрежа, стига токът и напрежението на веригите на резервните консуматори на електроенергия да са в разрешените граници.

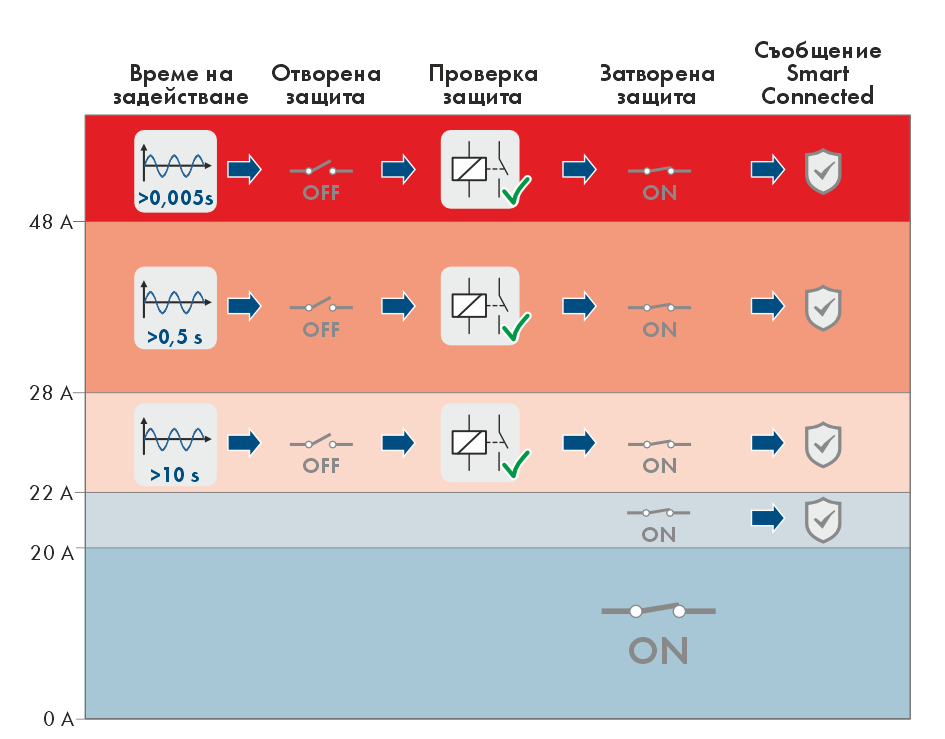

Ако силата на тока превишава 20 A, при всички случаи се изпраща съобщение Smart Connected. Ако токът надвиши 22 А, контакторът между консуматорите на резервно захранване и обществената електрическа мрежа се отваря след време на задействане, което зависи от нивото на тока. След това контакторът се тества автоматично. Ако изпитването е успешно, контакторът се затваря отново и консуматорите на резервно електрозахранване могат да продължат да се захранват от обществената електроснабдителна мрежа.

Поведение на контактора между връзката за променливо резервно електрозахранване и връзката към обществената електроснабдителна мрежа при увеличена сила на тока

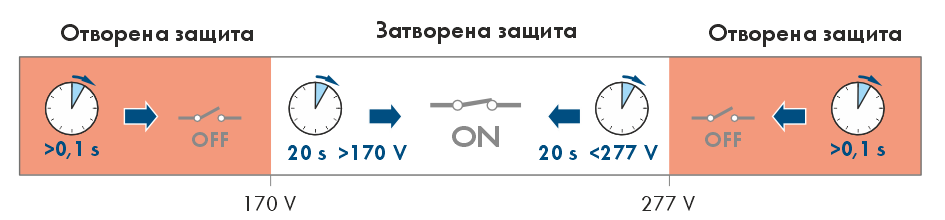

Ако напрежението на електрическата верига на консуматорите на резервно електрозахранване не е в допустимия диапазон между 170 V и 277 V, контакторът се отваря. За да се затвори контакторът отново, напрежението трябва да попадне в допустимия диапазон поне за 20 секунди.

Поведение на контактора между връзката за променливо резервно електрозахранване и връзката към обществената електроснабдителна мрежа при твърде високо или твърде ниско напрежение
