Försörjning av reservkraftsförbrukaren med anknytning till distributionsnätet

I anknytning till distributionsnätet kan reservkraftsförbrukaren försörjas från det allmänna elnätet, så länge som strömstyrkan och spänningen i elkretsarna hos reservkraftförbrukarna ligger inom det godkända området.

Överskrider strömstyrkan 20 A, skickas ett Smart Connected-meddelande i varje fall. Vid en strömstyrka över 22 A öppnas kontaktorn mellan reservkraftsförbrukaren och det allmänna elnätet efter en utlösningstid som beror på strömstyrkans höjd. Därefter testas kontaktorn automatiskt. Var testningen lyckad, stängs kontaktorn igen och reservkraftförbrukaren kan fortsatt försörjas via det allmänna elnätet.

Kontaktorns förhållande mellan växelströmsreservkraftsanslutning och anslutning till det allmänna elnätet vid förhöjd strömstyrka

Ligger den inte elektriska kretsens spänning mellan 170 V och 277 V, öppnas kontaktorn. För att kontaktorn ska stängas igen, måste spänningen ligga minst 20 s i det godkända området.

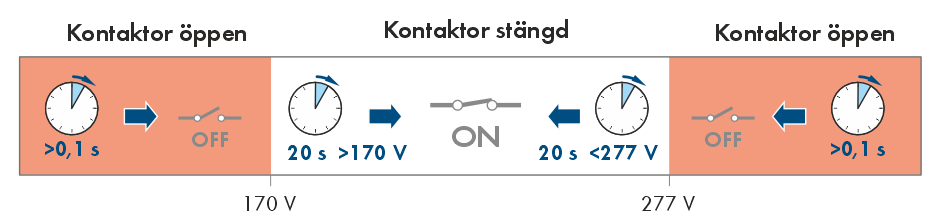

Kontaktorns förhållande mellan växelströmsreservkraftsanslutning och anslutning till det allmänna elnätet vid för hög eller för låg spänning
