Napájení zálohovaných spotřebičů v paralelním síťovém provozu

V paralelním síťovém provozu mohou být zálohované spotřebiče napájeny z veřejné rozvodné sítě, dokud jsou intenzita proudu a napětí obvodů zálohovaných spotřebičů v přípustném rozsahu.

Pokud intenzita proudu překročí 20 A, odešle se v každém případě hlášení Smart Connected. Při intenzitě proudu vyšší než 22 A se po uplynutí doby spouštění, která závisí na velikosti intenzity proudu, rozepne stykač mezi zálohovanými spotřebiči a veřejnou rozvodnou sítí. Poté se stykač automaticky otestuje. Pokud test proběhne v pořádku, stykač opět sepne a zálohované spotřebiče mohou být nadále napájeny z veřejné rozvodné sítě.

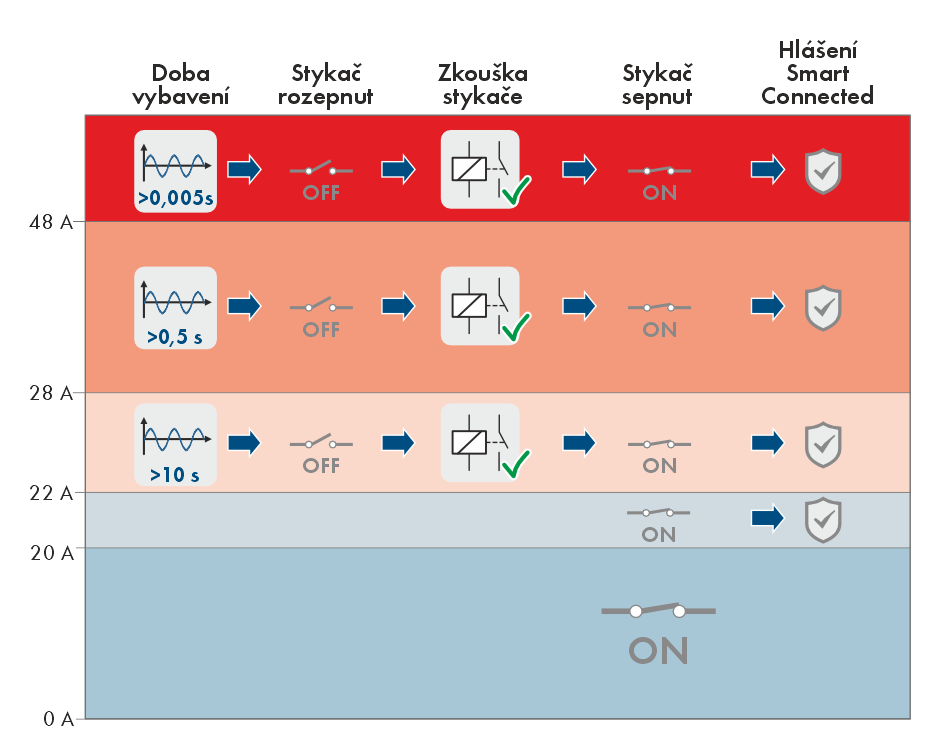

Chování stykače mezi AC přípojkou záložního napájení a přípojkou na veřejnou rozvodnou síť při zvýšené intenzitě proudu

Pokud napětí obvodů zálohovaných spotřebičů není v přípustném rozsahu 170 V až 277 V, stykač se rozepne. Aby stykač opět sepnul, musí být napětí alespoň po dobu 20 s v přípustném rozsahu.

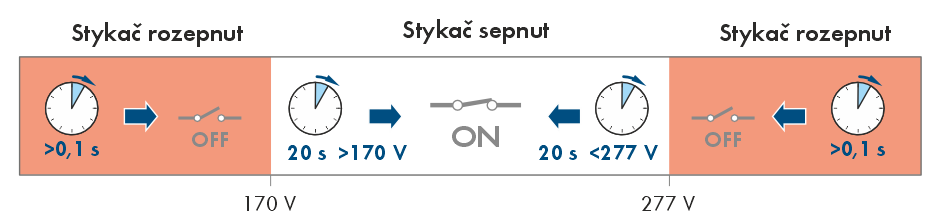

Chování stykače mezi AC přípojkou záložního napájení a přípojkou na veřejnou rozvodnou síť při příliš vysokém nebo příliš nízkém napětí
