Připojení DC kabelů ke střídači nebo k dalším bateriovým skříním u venkovní varianty
Odborný pracovník
Použijte dodané kabely. Zajistěte zástrčky u každé přípojky aretační pojistkou. Uložte DC kabely odděleně od ostatních kabelů. Připojte bateriové skříně sériově.
Postup:
- Ujistěte se, že je baterie odpojena od napětí.
- Prostrčte DC kabely krytem a pravým kabelovým šroubením do bateriové skříně.

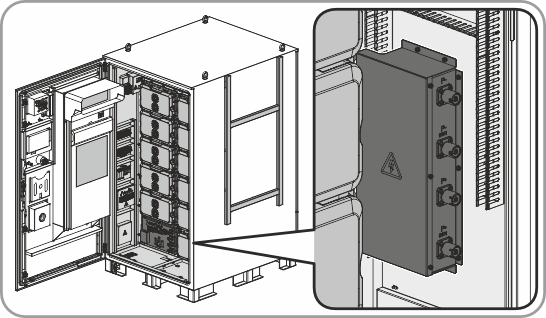

- Zaveďte kabely uvnitř bateriové skříně k připojovacím zásuvkám. Při tom kabely připevněte k připraveným úchytům.

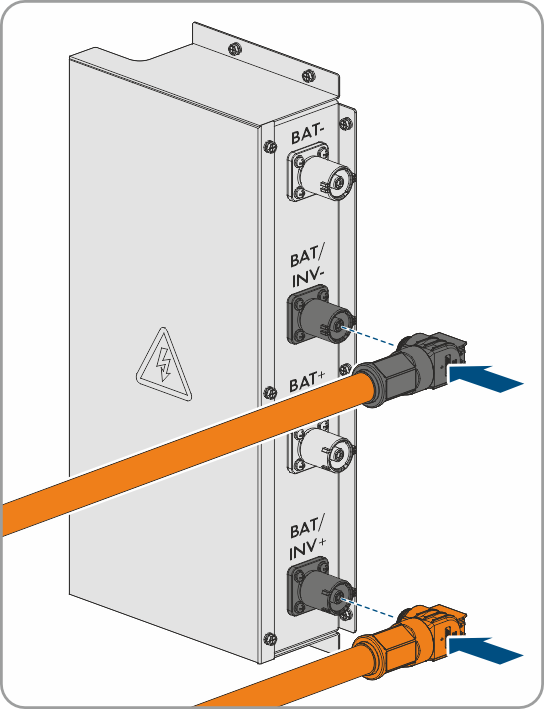

- U primární bateriové skříně připojte DC kabel vedoucí ke střídači a opatřený oranžovou zástrčkou k INV+.
- U primární bateriové skříně připojte DC kabel vedoucí ke střídači a opatřený černou zástrčkou k INV-.
- V případě více bateriových skříní: Připojte DC kabel vedoucí k další bateriové skříni a opatřený oranžovou zástrčkou k BAT+. Připojte DC kabel u další sekundární bateriové skříně k INV+.
- V případě více bateriových skříní: Připojte DC kabel vedoucí k další bateriové skříni a opatřený černou zástrčkou k BAT-. Připojte DC kabel u další sekundární bateriové skříně k INV-.
- V případě více bateriových skříní: Opakujte výše uvedené kroky u všech sekundárních bateriových skříní.
