Instalační plány venkovní varianty bateriové skříně

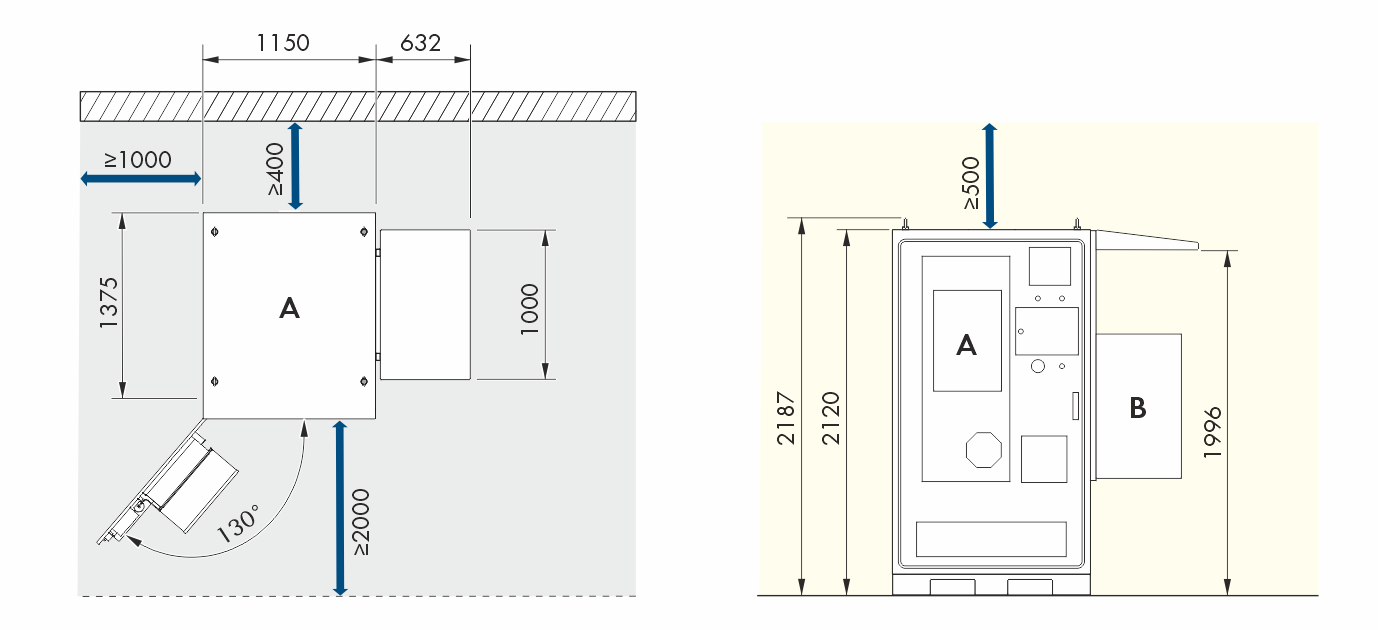

Příklad instalace systému s 1 bateriovou skříní (rozměry v mm)
Pro standardní instalaci systému se používají kabely o délce 5 m.
Položka | |
|---|---|
A | Akumulátorová skříň |
B | akumulátorový střídač |

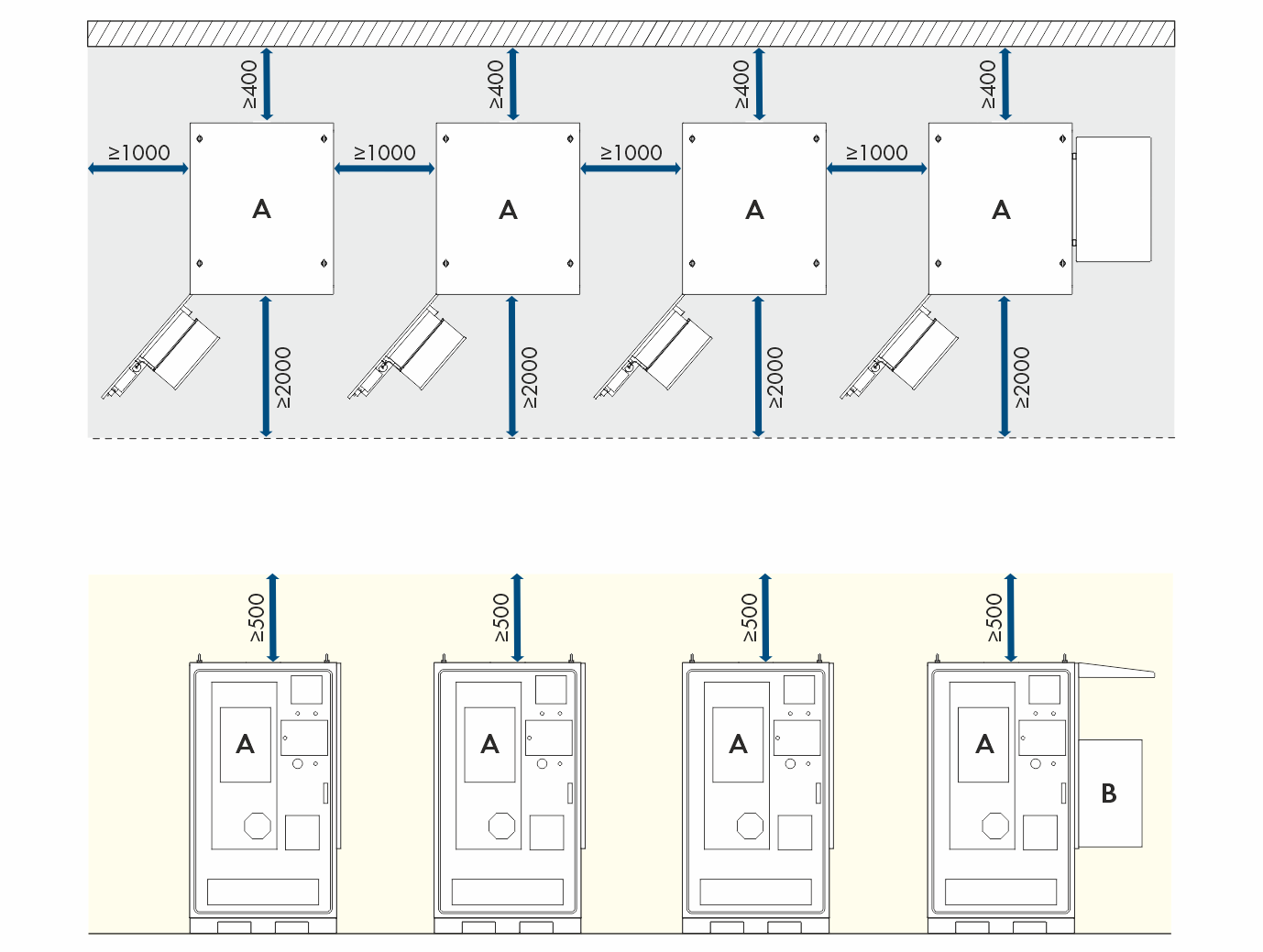

Příklad instalace systému se 4 bateriovými skříněmi (rozměry v mm)
Položka | |
|---|---|
A | Akumulátorová skříň |
B | akumulátorový střídač |
Při instalaci systémů s více bateriovými skříněmi je nutné dbát na délku přiložených DC kabelů.
