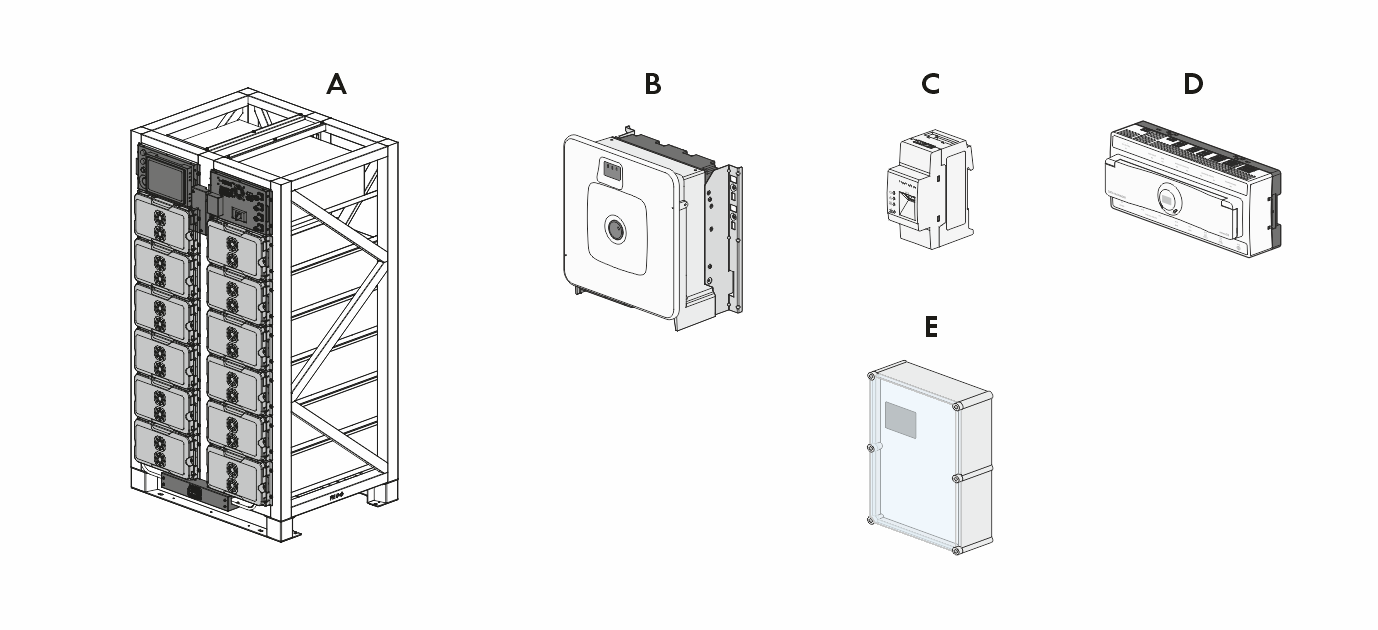

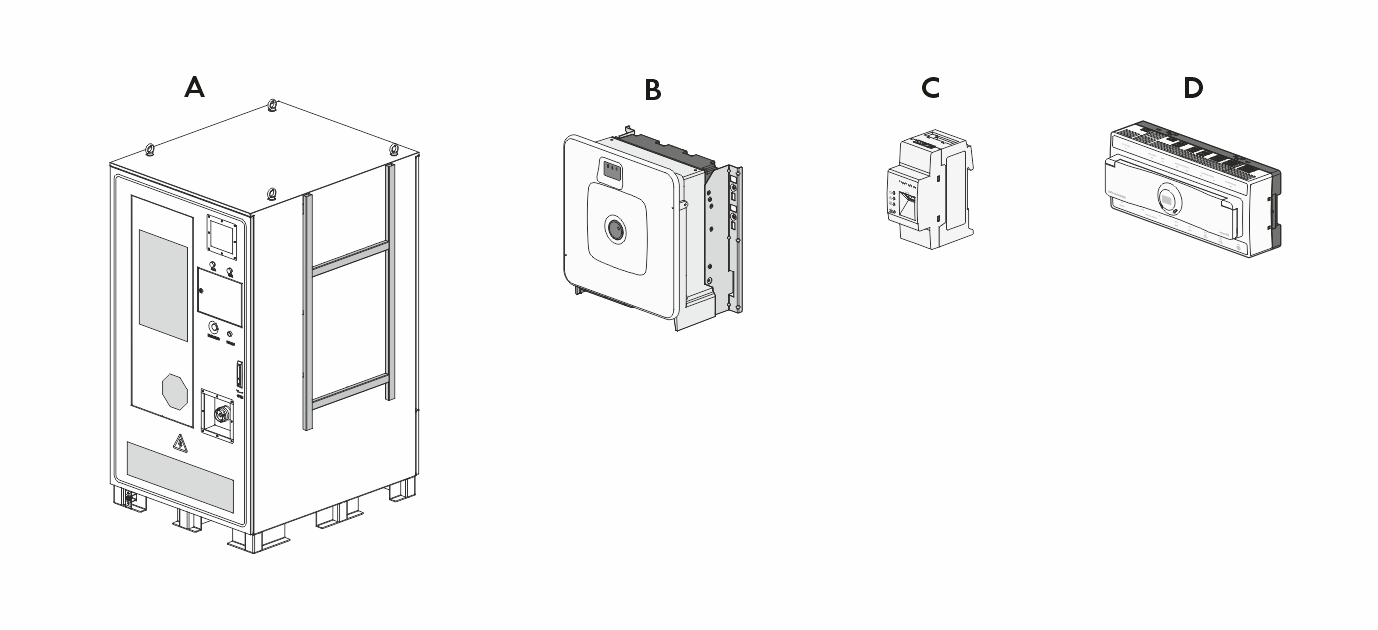

Součásti systému

A

Interiérová nebo venkovní varianta bateriové skříně

Vysokonapěťový box (včetně systému správy baterií); ovládací panel a bateriové moduly jsou již namontovány.

B

Sunny Tripower Storage X 30 (STPS30-20) / Sunny Tripower Storage X 50 (STPS50-20)

Akumulátorový střídač pro provoz paralelně s distribuční sítí, který přeměňuje stejnosměrný proud dodávaný akumulátorem na třífázový střídavý proud kompatibilní s parametry distribuční sítě.

Jako System Manager může bateriový střídač zajišťovat ve spojení s elektroměrem (Energy Meter nebo Power Quality Analyser) regulaci na místě připojení k síti a řídit nebo regulovat podřízená zařízení. System Manager kromě toho zajišťuje monitorování systému a komunikaci s portálem Sunny Portal powered by ennexOS.

C

Volitelně: Commercial Energy Meter *Nutný pro provoz. Musí se objednat zvlášť.¹⁾:

• COM-EMETER-A-20

• COM-EMETER-B-20

• JANITZA-SP

Elektroměr určuje naměřené elektrické hodnoty na síťovém přípojném místě a předává naměřené údaje přístroji s°funkcí System Manager.

D

Volitelný doplněk: SMA Data Manager M (EDMM-20)

Datalogger k monitorování a ovládání systému. V systémech s více než 10 přístroji přebírá SMA Data Manager M úlohu System Managera.

E

Pouze v systémech s interiérovou variantou s více než 1 bateriovou skříní:
DC-Combiner Box včetně výkonového vypínače pro jištění bateriového systému

DC-Combiner Box umožňuje připojit k jednomu bateriovému střídači až 4 bateriové skříně. DC-Combiner Box obsahuje potřebné jištění baterie v případě více než 1 bateriové skříně.

U venkovní varianty je jištění integrováno do bateriové skříně.
