Připojení komunikačního kabelu baterie ke střídači u interiérové varianty
Odborný pracovník
- Na levé straně ovládacího panelu vyšroubujte 2 šrouby a otevřete panel displeje doprava.
- Veďte komunikační kabel podél rámu primární bateriové skříně a upevněte jej k rámu dodanými vázacími pásky. Kabel při tom musí být možné protáhnout dole výřezem v panelu displeje.

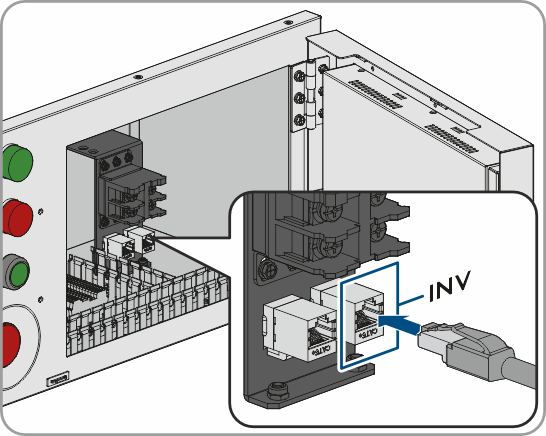

- Zasuňte zástrčku kabelu do přípojky CAN INV.
- Zavřete panel displeje. Dejte při tom pozor, aby byl příslušný kabel dole ve výřezu panelu displeje a nebyl přiskřípnut.
- Připevněte panel displeje 2 šrouby (utahovací moment: 2,5 Nm).
