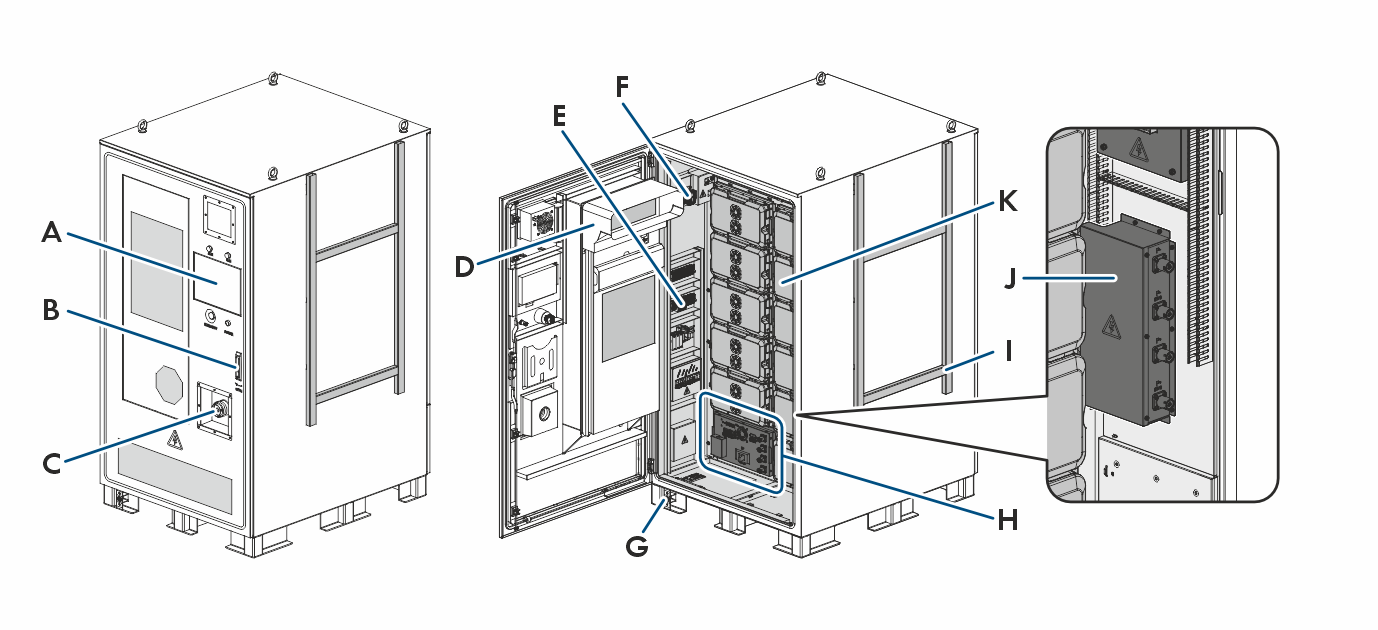

Konstrukce venkovní varianty bateriové skříně

A

Ovládací panel (LCU = Local Control Unit) obklopený následujícími ovládacími prvky:

• LED diody

• Tlačítko Zap./Vyp.

• Nouzový vypínač

• Dotykový displej

B

Zámek dveří

C

Přípojka pro hadici hasicího prostředku v případě požáru

D

Klimatizace

E

Přípojky a jističe na levé stěně skříně ( > Připojovací část venkovní varianty bateriové skříně).

F

DC odpínač

G

Uzemňovací bod

H

Vysokonapěťový box (včetně systému správy baterií)

I

Montážní lišta pro střídač a střechu

J

Přípojky DC kabelů

K

Akumulátorový modul

V závislosti na objednané variantě může být několik málo přihrádek prázdných. Prázdné přihrádky mají pouze kryt.
